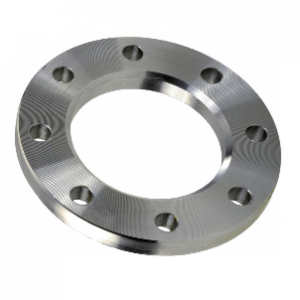

Фланец свободный на приварном кольце
С их помощью соединяют части приборов, технических агрегатов, патрубки резервуаров. Они являются крепежной арматурой для соединения частей трубопроводов диаметром до 500 мм при колебаниях t = 30 + 300°С.

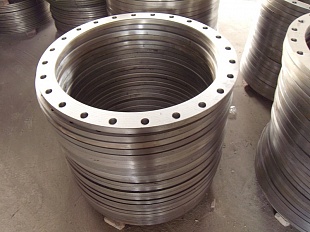

Более распространенную сферу применения, относительно других разновидностей, имеют фланцы свободные на приварном кольце, которые могут применяться не только в трубопроводных линиях, но и в машиностроении, нефтехимической и энергетической областях.
Как соединяются стальные свободные фланцы
Для крепления друг к другу свободных фланцев из стали с приварными кольцами, необходима пара приварных колец с отверстиями посередине, два плоских, дискообразных фланца, с подобными приварным кольцам отверстиями в центре, и равномерно расположенными по длине окружности отверстиями для крепления болтами или шпильками.Кольца привариваются к торцам труб после того, как на них надеты фланцы. Затем, при помощи болтов или шпилек фланцы свободные на приварном кольце стягиваются между собой, а кольца играют роль уплотнителя. Фланцам обеспечено свободное движение и вращение по трубе. Кольца во фланцевом сочленении, в котором участвуют фланцы свободные на приварном кольце, могут быть выполнены:
- под прокладку линзообразной формы;
- с впадиной и выступом;
- с фторопластовым уплотнением;
- с пазом и шипом;
- под овальные прокладки;
- приварные кольца,
- прокладки,
- шпильки, болты и гайки,
- фланцы, шайбы.

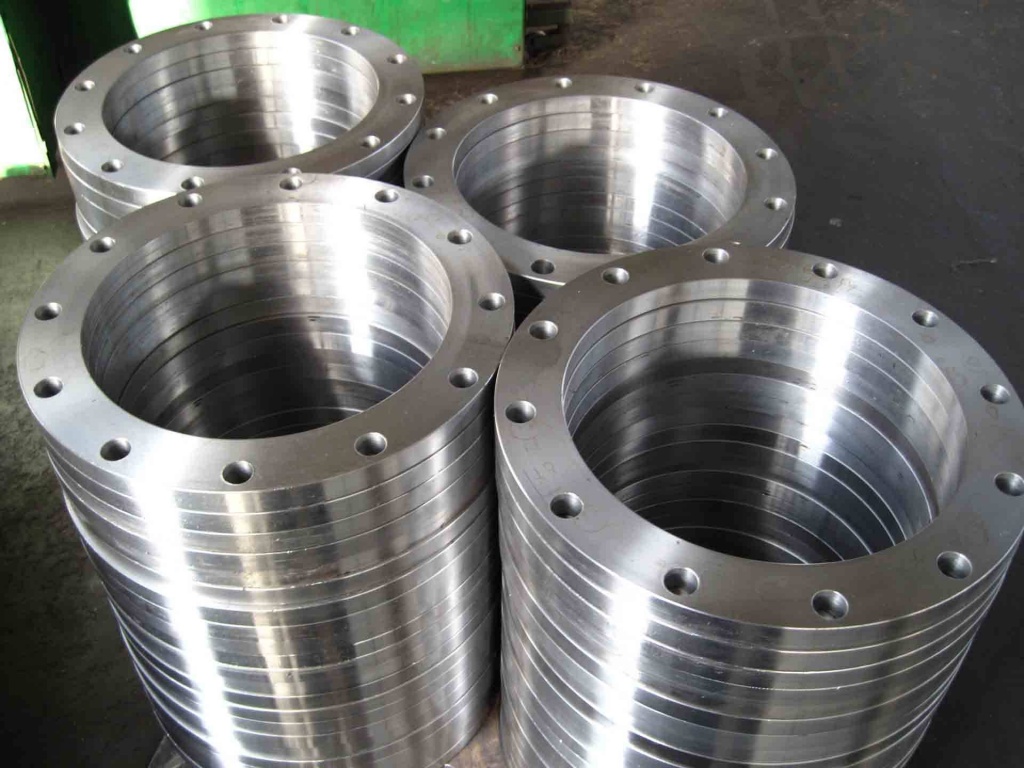

Особенности изготовления
Производство деталей, которыми являются фланцы свободные на приварном кольце, ведется несколькими способами. Они заключаются в:- штамповке;
- гибке проката из листов стали;
- ковке;
- резке;
Для деталей этого вида характерен особый вид стали — с кремнием, который не допускает кислородноуглеродной реакции, что обеспечивает однородность структуры стали, увеличивает прочность. Тщательность изготовления говорит о надежности и безопасности изделия и о его долговечности.
Метод изготовления |
Технические характеристики |
Обозначение при заказе (пример) |
---|---|---|
Из сортового металлопроката или заготовки полученной методом горячей ковки/штамповки, с последующей механической обработкой |
Фланцы изготавливаются от Ду 10 до Ду 500, исполнение присоединительных размеров – 1 - 5, 8, 9. |
Стальной свободный фланец Dy 50 мм на Рy 0,6 МПа (6 кгс/см2) из стали Ст3сп |
Условное давление от 0,1 МПа (1 кгс/см2) до 2,5 МПа (25 кгс/см2) |
Фланец 50-6 Ст3сп ГОСТ 12822-80 |
|
Температура среды от минус 30°С до плюс 300°С. |
Приварное кольцо Dy 50 мм на Рy 0,6 МПа (6 кгс/см2) из стали 35, исполнения 1 (с соединительным выступом) |
|
Используются при монтаже трубопроводной арматуры и оборудования в труднодоступном месте или при частом ремонте (проверке) фланцевых соединений (например, в химической промышленности) |
Кольцо 1-50-6 Ст 35 ГОСТ 12822-80 |
