Фланцы воротниковые ГОСТ 12821-80

Наша компания предлагает широкой ассортимент фланцевых прокладок собственного производства по ГОСТ 15180 и поставку деталей трубопроводов по России.

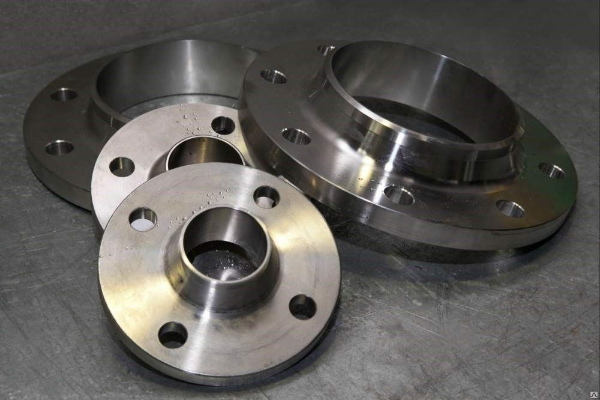

Воротниковые ГОСТ 12821

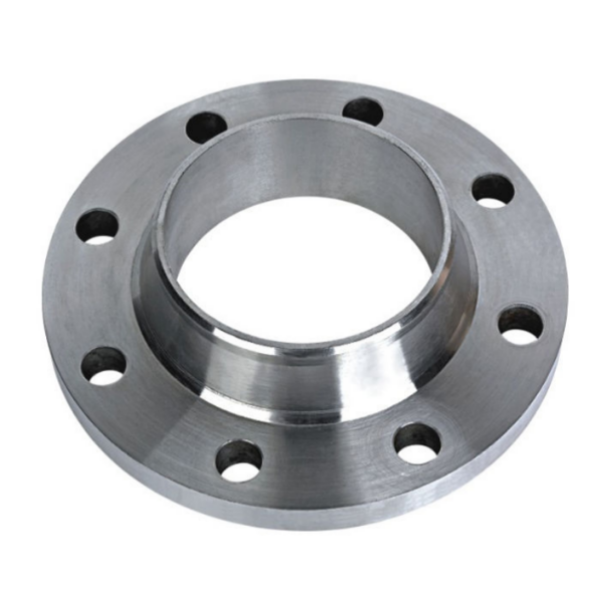

Фланцы стальные приварные встык

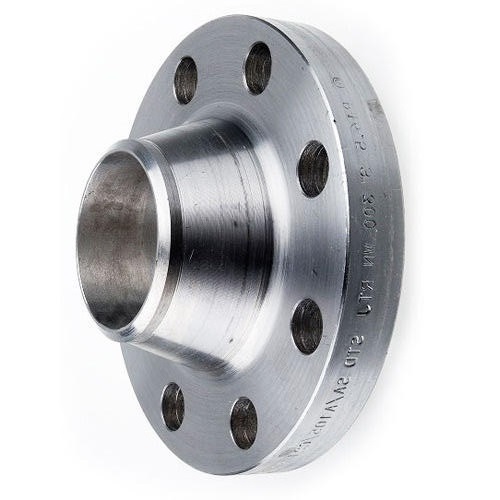

Трубопроводная соединительная арматура образует несколько групп деталей для монтажа частей трубопровода или присоединения к нему емкостей, агрегатов и других видов оборудования путем стягивания болтами или шпильками. К такому виду изделий относятся воротниковые фланцы, конструкция которых несколько отличается от подобных изделий. Они имеют конусный выступ по диаметру трубы и привариваются этим выступом встык с трубой.

Фланец стальной воротниковый ГОСТ 12821-80 Цена с НДС

Фланцы воротниковые стальные приварные ГОСТ 12821
1 Фланец воротниковый 1-15-25 ст.20 ГОСТ 12821-80 100,00р.
2 Фланец воротниковый 7-100-63 ст.20 ГОСТ 12821-80 160,00р.
3 Фланец воротниковый 1-150-40 ст.09Г2С ГОСТ 12820-80 220,00р.
4 Фланец воротниковый 1-300-160 ст.15Х5М ГОСТ 12820-80 308,00р.
5 Фланец воротниковый 1-400-25 ст.20 ГОСТ 33259-2015 375,00р.
6 Фланец воротниковый 1-600-25 ст.20 ГОСТ 33259-2015 475,00р.

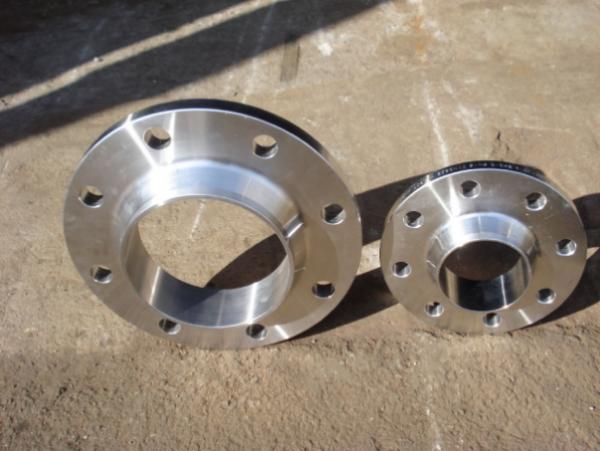

Фланцы воротниковые по ГОСТу в наличии и на заказ от производителя в Москве

Как изготавливаются фланцы воротниковые и арматура

Фланцы стальные приварные встык по способу изготовления идентичны способам изготовления запорной трубной арматуры подобных типов. Изготавливаются из сортового металлопроката или заготовки полученной методом горячей ковки/штамповки, с последующей механической обработкой. Они могут быть изготовлены методом:
  • электрошлакового (ЦЭШЛ) литья центробежного;
  • ковки деталей;
  • горячей штамповки;
  • изгиба стальной полосы;
  • газовой резки;

Компания использует в своей работе все способы изготовления фланцев стальных воротниковых с неизменно высокими требованиями к качеству своей продукции. Самая удобная и, безусловно, выгодная область — сотрудничество на постоянной основе. Став постоянным заказчиком компании, вы сразу ощутите все выгоды своего положения, прежде всего это касается участия в акциях и других мероприятиях, касающихся удешевления продукции. Плюс — отличное качество и своевременные поставки.

Особенности запорной арматуры

Поскольку роль запорной арматуры, в частности фланцев стальных воротниковых, в эксплуатации трубопроводов и оборудования огромна, требования, предъявляемые к ним, очень велики. Надежность работы инженерной системы напрямую зависит от качества фланцевых соединений частей трубопровода. Современные технологии позволяют производить запорную арматуру очень высокого качества.

Постоянный контроль стандартов качества изделий, устойчивость изделий к коррозии, противостояние агрессивным средам — неполный список требований, которым подвержены фланцы воротниковые. Для противостояния агрессивным средам предпочтение отдается изделиям из нержавеющей стали. Использоваться фланцы воротниковые могут как в качестве самостоятельных крепежных деталей, так и в сочетании с кольцами, прокладками, шайбами и другими уплотнительными элементами.

Запорная арматура, к которой относятся фланцы воротниковые, является залогом герметичности трубопровода, поэтому предъявляемые требования сопоставимы с условиями эксплуатации.

Метод изготовления

Технические характеристики

Обозначение при заказе (пример)

Из сортового металлопроката или заготовки полученной методом горячей ковки/штамповки, с последующей механической обработкой

ГОСТ 12821-80 Фланцы

Фланцы изготавливаются от Ду 10 до Ду 1600, исполнение присоединительных размеров – 1 - 5, 8, 9.

Фланец стальной приварной встык фланца Dу 200 мм на Ру 6,3 МПа (63,0 атм) из стали 20 с соединительным выступом исполнения 2

Условное давление от 0,1 МПа (1 кгс/см2) до 20 МПа (200 кгс/см2)

Фланец 2-200-63 ст.20 ГОСТ 12821-80

Температура среды от минус 253°С до плюс 600°С.




Используются для присоединения трубопроводной арматуры (задвижки, клапаны, затворы) к трубопроводам и трубопроводов к оборудованию (насосы, ёмкости, теплообменники), а также для соединения отдельных участков трубопроводов между собой


Характеристики

Стандарт Фланец ГОСТ 12821-80, Фланцы ГОСТ 33259-2015
Стандарт фланца Присоединительные размеры ГОСТ 12815-80
Тип Исполнение фланцев: 1, 2, 3, 4, 5, 8, 9
Материал Стали 20, 25, 09Г2С, 10Г2, 12Х18Н9Т, 15Х18Н12С4ТЮ
Условное давление (Ру) от 0,1 до 20 МПа
Условный проход (Ду) от 10 до 1600 мм
