Шайба крепеж для фланцевых соединений

Крепежное соединение иногда требует дополнительных мер для устойчивости крепежа. Шайба используется для уменьшения и распределения давления на опорную поверхность в местах соединений различных деталей, образованных с помощью болтов и гаек или штанги с резьбой. Именно для таких мер предназначена шайба крепеж, используемая как вспомогательная деталь для:
  • увеличения площади опоры,
  • уплотнения и лучшего прилегания прокладки,
  • предупреждения повреждения поверхности,
  • фиксации крепежа при самооткручивании.
Такая конструкция становится более надежной, шайбы уплотняют соединение и делают его более прочным при воздействии увеличенных нагрузок.

Шайба крепеж — виды

  • стопорные с лапками,
  • зубчатые шайбы,
  • плоские шайбы: нормальные, увеличенные, уменьшенные,
  • быстросъемные,
  • многолапчатые,
  • конические,
  • косые шайбы,
  • круглые шайбы,
  • пружинные шайбы.
 Для каждого случая применения шайбы для крепежа существует отдельная ее разновидность.

Нормативный документ

Описание

Обозначение при заказе (пример)

Шайбы
ГОСТ 9065-75

(DIN 6916, ISO 7416)
Шайбы подкладные для фланцевых соединений паровых и газовых турбин, паровых котлов. трубопроводов и соединительных частей, арматура, приборов, аппаратов и резервуаров с температурой среды от 0 до 650 град. Цельсия. Стандарт не распространяется на фланцевые соединения объектов, подведомственных Госгортехнадзору СССР, с условным давлением Ру менее 4МПа Шайба для шпильки с диаметром резьбы М48 из стали марки 20, категории III, группы качества 4, с покрытием 0,2: Шайба 48.20.III.4.029 ГОСТ 9065-75
Шайбы
ГОСТ 6402-70

(DIN 127)
Пружинные шайбы для болтов, винтов и шпилек с диаметром резьбы от 2 до 48 мм Пружинная шайба исполнения I для болта, винта, шпильки диаметром 8 мм, нормальной из стали марки 3Х13 без покрытия: Шайба 8 3Х13 ГОСТ 6402-70
Шайбы
ГОСТ 6958-78

(DIN 440, ISO 7094)
Увеличенные шайбы классов точности А и С для крепежных деталей диаметром резьбы от 1 до 48 мм Увеличенная шайба для крепежной детали с диаметром резьбы 12 мм, с толщиной, установленной в стандарте, из стали марки 08кп, с цинковым покрытием: Шайба 12.01.08кп.016 ГОСТ 6958-78
Шайбы
ГОСТ 11371-78

(DIN 125, ISO 7089)
Шайбы нормального ряда классов точности А и С для крепежных деталей диаметром резьбы от 1 до 48 мм Шайба исполнения I класса точности А для крепежной детали с диаметром резьбы 12 мм, с толщиной, установленной в стандарте, из стали марки 08кп, с цинковым покрытием: Шайба А.12.01.08кп.016 ГОСТ 11371-78
Шайбы
ГОСТ Р 52646-2006
(высокопрочный крепеж)
Плоские закаленные и отпущенные шайбы, предназначенные для использования в металлических конструкциях, применимых в строительстве и машиностроении, эксплуатируемые в макроклиматических районах независимо от категории размещения по ГОСТ 15150 Шайба закаленная и отпущенная для высокопрочных конструкционных болтов с резьбой диаметром d=16 без покрытия: Шайба 16 ГОСТ Р 52646-2006
Шайбы
ГОСТ 22355-77
(высокопрочный крепеж)
Настоящий стандарт устанавливает конструкцию и размеры шайб класса точности С к высокопрочным болтам Шайба для болта диаметром резьбы 20 мм: Шайба 20 ГОСТ 22355-77

Компанией производится, наряду с такой деталью, как шайба крепеж, множество разновидностей подобных изделий. Фирма приглашает сделать заказ любым удобным способом и получить возможность быстрого его исполнения и доставки готовых деталей без потерь времени и по лояльным ценам.

Краткое описание изделий

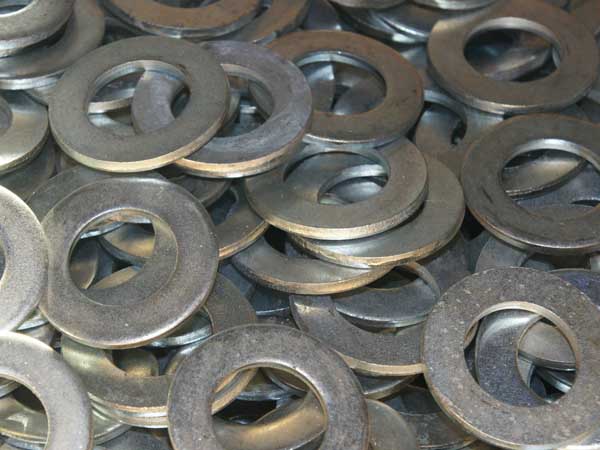

Шайба - крепежное изделие с отверстием, подкладываемое под гайку или головку болта или винта для увеличения опорной поверхности и предотвращения их самоотвинчивания. Трудно назвать наиболее распространенный вид изделия шайба крепеж. Все разновидности этих деталей являются предметами активного использования в самых разных областях. Но наиболее популярна все же плоская шайба. Основное назначение — равномерное распределение давления и уменьшение нагрузки на опорную поверхность. Материал изготовления — следующие стали: 35, 40Х, 35Х, 08кп, 12Х18Н10Т, 15Х5М, метод защиты от коррозии — оцинковка. Для предотвращения ослабления соединения путем самоотвинчивания, применима шайба крепеж — пружинная, нередко называемая по имени изобретателя англичанина Гровера. Применяется наряду с плоским изделием, устанавливается между ним и головкой болта или гайкой. Ее пружинящие свойства предотвращают самооткручивание гайки, таким образом, избегая ослабления соединения. Изготавливается из пружинной стали, поверхность оцинкована. Кроме гроверов, для предотвращения ослабления крепежного соединения используется шайба крепеж — зубчатая. Этот вид деталей так же ставится между головкой болта или гайкой и скрепляемыми поверхностями для увеличения сопротивления самоослаблению скрутки болта с гайкой. За счет зубьев крепежной шайбы увеличивается сцепление трущихся поверхностей, тем самым создавая стопорный эффект.


Характеристики

Стандарт ГОСТ 6402-70, ГОСТ 6958-78, ГОСТ 9065-75, ГОСТ 11371-78, ГОСТ Р 52646, ГОСТ 22355-77
Тип Шайбы: плоские увеличенные, круглые, косые, корончатые, пружинные (гровер), стопорные, быстросъёмные, уплотнительные, концевые, сферические
Материал Сталь 35, 40, 65Г, 70, 3Х13, ВСт5сп2, 08кп, 12Х18Н10Т, 15Х5М, A2, A4, латунь
Диаметр от 16 до 48 мм
