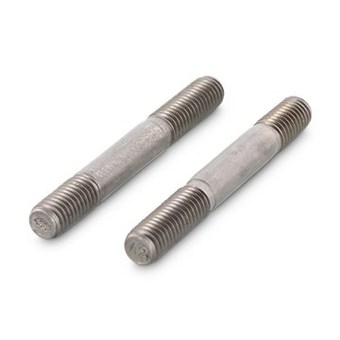

Шпильки – это изделия, которые используются для крепежа и имеют наружную резьбу. Они образуют соединения деталей с использованием резьбового отверстия или гайки.
15 руб.
Заказать товар Задать вопрос

Шпилька - резьбовой крепеж

Болт, гайка, шайба, шпилька крепеж для деталей трубопровода, соединяющий его части в единую ветвь. Каждая крепежная деталь предназначена для определенного вида соединений. Шпилька — деталь соединения фланцев, является металлическим стержнем, на котором с двух концов нарезаны резьбы.

Шпилька крепеж применение и требования

Ввинтив в резьбовое отверстие соединяемой детали один конец крепежной шпильки, и продев свободный ее конец в отверстие другой детали соединения, прижимаем ее к первой с помощью гайки, навинчиваемой на свободный конец шпильки.
Технические требования, предъявляемые к шпилькам крепежа, сформулированы во множестве нормативных документов. Требования основаны на рабочих условиях, в которых будет эксплуатироваться деталь. Сюда входят параметры рабочего давления, характеристики сред (внешней и внутренней). Конструкционные особенности и размеры соединительных деталей регламентируются ГОСТ.

Нормативный документ

Описание

Обозначение при заказе (пример)

ГОСТ 9066-75 Шпильки односторонние и двусторонние для фланцевых соединений паровых и газовых турбин, паровых котлов, трубопроводов и соединительных частей, арматуры, приборов, аппаратов и резервуаров с температурной среды от 0 до 650 град. С. Стандарт не распространяется на фланцевые соединения объектов, подведомственных Госгортехнадзору СССР, с условным давлением Ру менее 4 МПа. Шпилька типа А, исполнения I, с диаметром резьбы 48 мм, с крупным шагом резьбы 5 мм, с полем допуска 6g, с длиной шпильки 200мм, с длиной резьбового конца 90 из марки стали 35, категории II, группы качества 3, с покрытием: Шпилька АМ48- 6gх200.90. 35.II.3.02 ГОСТ 9066-75
ОСТ 26-2040-96 Шпильки для фланцевых соединений трубопроводов и соединительных частей, арматуры, приборов, сосудов и аппаратов, применяемых в химической, нефтеперерабатывающей, нефтехимической, газовой, нефтяной и других смежных отраслях промышленности Шпилька типа 1, с диаметром резьбы 42 мм, с крупным шагом резьбы, с полем допуска 8 , длиной шпильки 160 мм, из стали марки 35, без покрытия: Шпилька 1-M42-8 х160.35 ОСТ 26-2040-96
ГОСТ 22043-76 Шпильки с двумя одинаковыми по длине резьбовыми концами с диаметром резьбы от 2 до 48 мм. Шпилька с диаметром резьбы d=10 мм, с крупным шагом резьбы Р-1,5 мм с полем допуска 6g, длиной L=200 мм, класса прочности 5.8 без покрытия: Шпилька М10-6gх200.58 ГОСТ 22043-76
ГОСТ 22041-76 Шпильки с номинальным диаметром резьбы от 2 до 48 мм, изготовляемые с крупным шагом резьбы на гаечном и ввинчиваемом концах; с мелким шагом резьбы на гаечном и ввинчиваемом концах; с мелким шагом резьбы на ввинчиваемом конце и крупным шагом резьбы на гаечном конце; с крупным шагом резьбы на ввинчиваемом конце и мелким шагом резьбы на гаечном конце Шпилька с диаметром резьбы d=16 мм, с крупным шагом резьбы Р-2 мм с полем допуска 6g, длиной L=120 мм, класса прочности 5.8 без покрытия: Шпилька М16-6gх120.58 ГОСТ 22041-76

Следование крепежа параметрам

Правильно подобранная шпилька крепеж фланцевого соединения, должна соответствовать техническим характеристикам, учитывающим следующие параметры:

  • Рабочее давление внутри трубопровода;
  • Рабочая температура в системе;
  • Физические свойства транспортируемой среды;
  • Условия внешней среды;

Рабочее давление — это давление транспортируемой среды на стенки трубы и на шпильки крепежа. Значит, от давления в системе зависят и характеристики прочности, чем выше давление, тем выше требования к прочности крепления.
Рабочая температура — наиболее важная характеристика для крепежных шпилек. Именно от температуры транспортируемой среды, зависит марка стали для изготовления крепежа, способная обеспечить надежность и прочность соединений трубопровода.
Характеристики шпилек крепежа должны соответствовать свойствам рабочей среды, транспортируемой системой, ее химическим свойствам (агрессивность состава или его нейтральность), температуре. Материал, из которого изготовлен крепеж, должен активно противостоять влияниям таких сред. Компания не только поставщик высококачественной трубопроводной арматуры, но и производитель крепежа для нее. Заказчик может подобрать любой крепеж, для любых транспортируемых сред и быть уверенным в его качестве, надежности, соответствию нормам и требованиям ГОСТ.

Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Стандарт ГОСТ 9066-75, ГОСТ 22041-76, ГОСТ 22043-76, ОСТ 26-2040-96
