Отводы гнутые

Наша компания предлагает широкой ассортимент фланцевых прокладок собственного производства по ГОСТ 15180 и поставку деталей трубопроводов по России.

В наличии Артикул: 2495081
Гнутые отводы производятся согласно ГОСТ 24950-81, подразделяют на холодногнутые и на горячегнутые. Используются в различных трубопроводах так как позволяют наибольшее число вариантов соединений.
Заказать товар Задать вопрос
Наименование продукции Цена

Отводы гнутые ГОСТ
1 Отвод гнутый 1 град. 377x6 ст.20 ГОСТ 24950-81 по запросу
2 Отвод гнутый 3 град. 219х10 ст.09Г2С ГОСТ 24950-81 по запросу
3 Отвод гнутый 6 град. 820х10 ст.09Г2С ГОСТ 24950-81 по запросу
4 Отвод гнутый 8 град. 273x6 ст.20 ГОСТ 24950-81 по запросу
5 Отвод гнутый 35 град. 273x6 ст.20 ГОСТ 24950-81 по запросу
6 Отвод 1 ГО 27 град. 325х12 ст.09Г2С ГОСТ 24950-81 по запросу
7 Отвод гнутый 15 град. 377x6 ст.20 ГОСТ 24950-81 по запросу
8 Отвод 1 ГО 9 град. 530х10 ст.10Г2ФБЮ ГОСТ 24950-81 по запросу
9 Отвод 1 ГО 9 град. 720х10 ст.09Г2С ГОСТ 24950-81 по запросу
10 Отвод гнутый 9 град. 1020х12 ст.09Г2С ГОСТ 24950-81 по запросу
11 Отвод ОГ 2-30-530х8-1,0-0,6-5DN-1350/1350 ТУ 102-488.1-05 по запросу
12 Отвод ОГ-630-5,6-0,75-5DN ТУ 102-488.1-05 по запросу
13 Отвод ОГ-720-4,0-0,75-5DN ТУ 102-488.1-05 по запросу
14 Отвод ОГ 12-1020(14)К52-6,3-0,75-5DN-650/3000-У ТУ 1469-014 по запросу

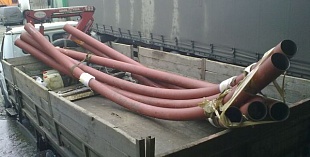

Гнутые отводы ГОСТ в наличии и на заказ от производителя в Москве
Отводы стальные гнутые применяется, когда необходимо изменить направление трубопровода. В зависимости от технологии изготовления отводы гнутые подразделяются на:
  • отводы горячегнутые (ОГ)
  • отводы холодногнутые (ГО)

Производятся отводы гнутые из низколегированных, углеродистых, жаропрочных, нержавеющих и других видов стали на трубогибочном оборудовании холодногнутым способом (поперечная гибка) либо сгибанием при высокой температуре. В качестве заготовок применяются электросварные или бесшовные трубы со стенками обычной толщины, либо трубы усиленные с большим значением этого параметра. Профессионалы называют гнутые отводы за внешнюю схожесть «коленами».
Качество гибки труб определяется как квалификацией оператора, так и применяемым станком и инструментарием. Оператор должен «чувствовать» трубу. Однако решающую роль в этом процессе, особенно при гибке тонкостенных труб из титана и нержавеющих сталей, играет отнюдь не «человеческий фактор», а конкретное исполнение и конструкция применяемой оснастки.

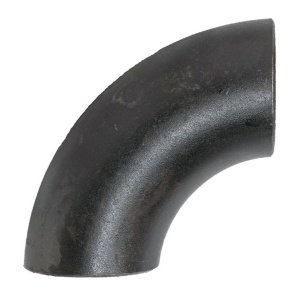

Отводы стальные гнутые

Стальные отводы широко применяются в машино- и судостроении, нефтегазовой, химической и ядерной промышленности, а, также, в коммунальной сфере (отопительные системы, газоснабжение, водоснабжение) для соединения и стыков фрагментов трубопроводной арматуры с поворотом на 90 градусов. Именно для удобства прокладки трубопроводов большой протяженностью и используют гнутые отводы различных диаметров и длин, они позволяют обойтись без дополнительных затрат в конструкции.

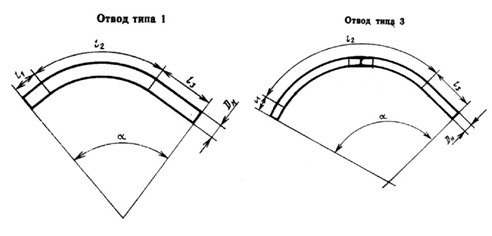

К основным характеристикам стальных отводов гнутых относятся длина плеч (прямолинейных участков) и их диаметр. При этом минимальная длина плеч составляет 500 мм, а общая длина изделия должна быть не больше 2200 мм.
Отводы гнутые по ГОСТу – 24950-81 изготовляется от ф219 до ф1420, радиус гиба у таких отводов от 15 метров до 16 метров.
Отводы гнутые по ТУ – 1469 – 014 - 01395041 - 03, ТУ 102 – 488 – 95 изготовляется от ф89 до ф1420 радиус гиба - 2,5 DN, 3,5 DN, 5,0 DN. Такие отводы, как правило, используют для газонефтяной отрасли, которые транспортируют мало агрессивные среды.

Будучи расположенным в технически слабой зоне, чтобы обеспечить качественное и безопасное перемещение потока рабочей среды, отвод должен обладать стойкостью к значительным перепадам температур, выдерживать внешние и внутренние воздействия и быть устойчивым к воздействию коррозии.

Последнему из вышеуказанных требований в наиболее полном объёме соответствуют отводы, изготовленные из нержавеющей стали. Не хотелось бы оставить без внимания тот момент, что удобство именно этих отводов в том, что они позволяют использовать наибольшее количество вариантов соединений трубопровода.

Вся продукция, представленная в ассортименте, производится с использованием самых современных технологий. Качество отводов гнутых гарантируется!

Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Стандарт ГОСТ 24950-81
