Отводы штампосварные

Наша компания предлагает широкой ассортимент фланцевых прокладок собственного производства по ГОСТ 15180 и поставку деталей трубопроводов по России.

Наименование продукции Цена

Отводы штампосварные сталь 20, 09Г2С, 10Г2ФБЮ
1 Отвод ОКШ 30° 530(10)-5,6-0,6 ТУ 102-488-95 по запросу
2 Отвод ОКШ 30° 630(12)-5,6-0,6-ХЛ ТУ 102-488-95 по запросу
3 Отвод ОКШ 30° 720(20)-8,0-0,6-ХЛ ТУ 102-488-95 по запросу
4 Отвод ОКШ 45° 720х12-7,5-0,6-УХЛ ТУ 102-488-95 по запросу
5 Отвод ОКШ 45° 820(20)-7,5-0,6-ХЛ ТУ 102-488-95 по запросу
6 Отвод ОКШ 45° 1020(12)-1,6-0,75-У ТУ 102-488-95 по запросу
7 Отвод ОКШ 60° 820(20)-7,5-0,6-ХЛ ТУ 102-488-95 по запросу
8 Отвод ОКШ 60° 1020(12)-1,6-0,75-У ТУ 102-488-95 по запросу
9 Отвод ОКШ 90° 630(12)-1,6-0,75-У ТУ 102-488-95 по запросу
10 Отвод ОКШ 90° 820(12)-1,6-0,75-У ТУ 102-488-95 по запросу
11 Отвод ОКШ 90° 1020(12)-1,6-0,75-У ТУ 102-488-95 по запросу
12 Отвод ОСС 90° 1020(16)-7,5-0,6-1,5 Ду-У ТУ 102-488-95 по запросу

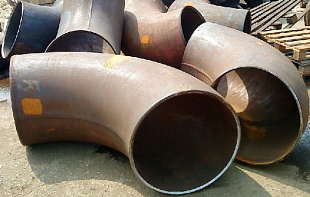

Штампосварные отводы ГОСТ в наличии и на заказ от производителя в Москве

Штампосварные отводы — изготовление

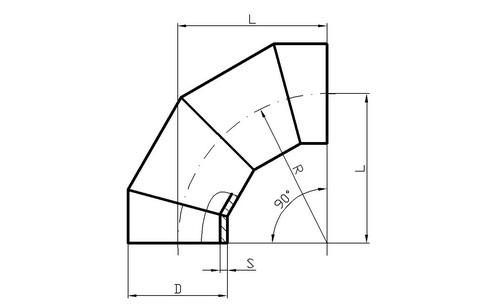

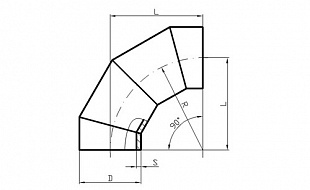

Дальнейший процесс производства штампосварных отводов состоит в следующем. Стальные листы, предварительно размеченные, подаются в штамповочный пресс, который высекает из них определенные фигуры. Затем фигуры подаются в пресса — листогибы, которые сгибают их в секции для последующей сварки. Сваренные секции — части будущих штампосварных отводов, представляют собой кольца, торцы которых расположены под разными углами к вертикали. В дальнейшем эти кольца собираются на специальных станках — кондукторах и свариваются между собой.
При изготовлении особое внимание уделяется величине зазора по кромке соединения и не состыковке в торцах секций. Погрешность, при которой штампосварные отводы не считаются браком, не должна превышать 10% толщины стенки секции. Эти изделия — очень важная деталь инженерной системы, которые служат для изменения направления трубопровода.

Метод изготовления: штамповка из листовой заготовки двух или более частей с последующей сборкой и сваркой.

Нормативный документ

Описание

Обозначение при заказе (пример)

ТУ 102-488-95
Условное давление до 10 Мпа (100 кгс/см2) Отвод штампосварной 90 град. с наружным диаметром 1020 мм с толщиной стенки присоединяемой трубы 16 мм на рабочее давление 7,5 МПа при коэффициенте условий работы 0,6 для климатического исполнения У
Температура при монтаже от минус 60° до плюс 150°; при эксплуатации от минус 40° до плюс 150° Отвод ОКШ 90°-1020(16)-7,5-0,6-У ТУ 102-488-95
Предназначены для линейных трубопроводов, технологических обвязок и компрессорных станций, также для объектов нефтяной и газовой промышленности

Применение отводов

В то же время, именно на участке изгиба трубопровода, где основную роль играют штампосварные отводы, возникают самые большие напряжения, создаваемые внутренней средой. Поэтому детали должны соответствовать стандартам и расчетным данным. Именно такие штампосварные отводы и любые другие изделия из каталога производит компания. При изготовлении фасонных изделий применяются новые, совершенные, технологии, детали подвергаются строгому контролю. Фирма гарантирует как качество продукции, так и своевременность изготовления и поставки.

Заказ штампосварных отводов и других изделий можно сделать прямо здесь, на сайте компании. Основным различием отводов служит:
  • радиус кривизны;
  • диаметр условного прохода;

Каждое наименование изделия должно соответствовать определенному стандарту и строго следовать техническим характеристикам. Современное производство располагает множеством стандартов для изготовления этих изделий: штампосварные отводы и крутоизогнутые бесшовные, гнутые и литые, секционные и секторные — все они предназначены одной цели — изменению направления трубопровода.


Характеристики

Стандарт ТУ 102-488-95
