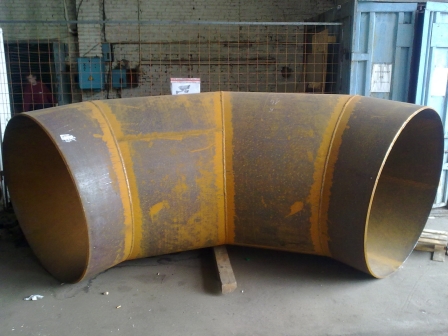

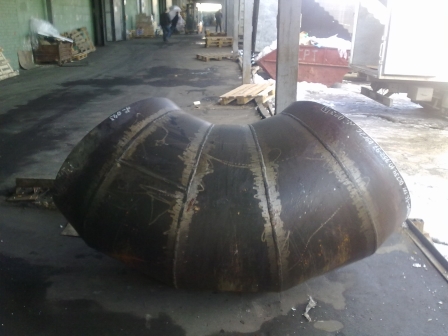

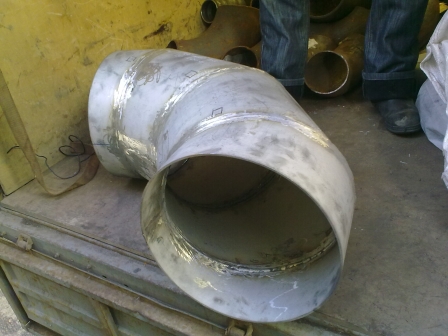

Отводы сварные секторные

Наша компания предлагает широкой ассортимент фланцевых прокладок собственного производства по ГОСТ 15180 и поставку деталей трубопроводов по России.

В наличии Артикул: 3410752
Отводы секционные изготавливаются из стальных труб подходящего диаметра сообразно с техническими условиями. Процесс состоит из разметки трубы, резки ее на секционные отрезки, их сборки и сварки.
Заказать товар Задать вопрос

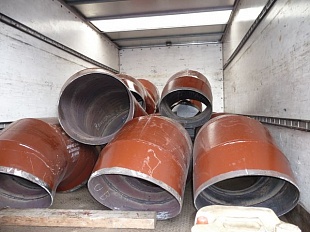

Отводы сварные секторные, секционные

Наименование продукции Цена

Отводы секторные сварные ОСТ
1 Отвод сварной 15 град. 108х8-2,5 ст.17Г1С ОСТ 34.10.752-97 по запросу
2 Отвод сварной 15 град. 1620х18-1,6 ст.17Г1С ОСТ 34.10.752-97 по запросу
3 Отвод сварной 30 град. 108х4-2,5 ст.17Г1С ОСТ 34.10.752-97 по запросу
4 Отвод сварной 30 град. 1620х18-1,6 ст.17Г1С ОСТ 34.10.752-97 по запросу
5 Отвод сварной 45 град. 530х8-2,5 ст.17Г1С ОСТ 34.10.752-97 по запросу
6 Отвод сварной 45 град. 1620х18-1,6 ст.17Г1С ОСТ 34.10.752-97 по запросу
7 Отвод сварной 60 град. 530х8-2,5 ст.17Г1С ОСТ 34.10.752-97 по запросу
8 Отвод сварной 60 град. 1620х18-1,6 ст.17Г1С ОСТ 34.10.752-97 по запросу
9 Отвод сварной 90 град. 325х8-2,5 ст.17Г1С ОСТ 34.10.752-97 по запросу
10 Отвод сварной 90 град. 1620х18-1,6 ст.17Г1С ОСТ 34.10.752-97 по запросу
11 Отвод сварной 15 град. 1220х14 ст.09Г2С ОСТ 34.10.752-97 по запросу
12 Отвод сварной 30 град. 1420х16 ст.09Г2С ОСТ 34.10.752-97 по запросу
13 Отвод сварной 45 град. 530х10 ст.09Г2С ОСТ 34.10.752-97 по запросу
14 Отвод сварной 45 град. 630х10 ст.09Г2С ОСТ 36-21-77 по запросу

Сварные отводы ОСТ в наличии и на заказ от производителя в Москве

Нормативный документ

Описание

Обозначение при заказе (пример)

ОСТ 34.10.752-97 (R=1 DN) Условное давление 1,6 МПа (16 кгс/см2), 2,5 МПа (25 кгс/см2) Отвод сварной секторный 30 град. с наружным диаметром 426 мм и толщиной стенки 10 мм на условное давление 2,5 Мпа
Рабочая температура до плюс 350° Отвод ОСС 30° 426х10-2,5 43 ОСТ 34.10.752-97
ОСТ 36-21-77 (R=1,5 DN)
Условное давление 1,0 МПа (10 кгс/см2), 1,6 МПа (16 кгс/см2), 2,5 (25 кгс/см2) Отвод сварной секторный 90 град. с наружным диаметром 530 мм и толщиной стенки 10 мм
Температура от минус 30° до плюс 350° Отвод ОСС 90° 530х10 ОСТ 34-21-77

Изготовление секторных отводов

Труба, под будущие отводы секционные, размечается и режется на секции под определенным углом к вертикали согласно карте раскроя или шаблону. Эти действия производятся за неимением станков для фасонной резки труб газопламенной резкой. Основное внимание при сборке, когда отводы секционные готовятся к сварке, обращается на совмещение секций по кромке и по плоскости реза сваркой. Взаимное смещение тел трубы и сектора допустимо не более, чем на 10% толщины стенки. Для безошибочной сварки изделия крепятся на специальном стенде. Сварка — станком — автоматом или полуавтоматом.

Отводы сварные секторные — область применения

Применяются отводы секторные для смены направления трубопровода на величину радиуса изделия при монтажных работах на строительстве линии. Типоразмеры соединительных изделий в инженерных сетях, при смене направления, могут быть самыми разными. В зависимости от проектных требований или заказа отводы секторные могут быть с разными углами поворота. Используются такие изделия в химическом, нефтехимическом, газовом хозяйствах и водоотводных сетях.
Толщина стенок, которые имеют отводы секторные, должна соответствовать проектным условиям трубопровода, обвязки тепловых электростанций, нефте или газораспределительных пунктов, других мест применения изделий.
Кроме секторных и секционных, компанией изготавливаются отводы сварные. Компания открыта для сотрудничества и всегда готова изготовить качественные отводы сварные, произведенных из различных марок сталей с соблюдением технических нормативов или требований заказчика.
Монтаж инженерных систем подразумевает использование таких деталей как отводы сварные в местах изменения направления трубопроводов. Такие места — слабое звено сети, привлекающее особое внимание. Поэтому столь высоки требования к точности соответствия деталей нормативам. Выбирать отводы стальные нужно с особым тщанием и ответственностью. В большой мере от них зависит стабильность и безаварийность работы инженерных систем.

Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Стандарт ОСТ 34.10.752-97
Условное давление (Ру) от 0,1 до 2,5 МПа
