Переходы ГОСТ 17378-2001

Наша компания предлагает широкой ассортимент фланцевых прокладок собственного производства по ГОСТ 15180 и поставку деталей трубопроводов по России.

В наличии Артикул: 1737801

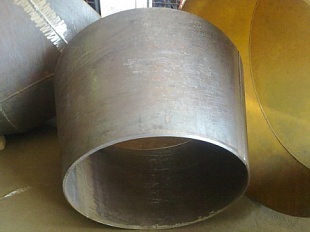

Переходы стальные ГОСТ 17378-2001 применяются для соединения отрезков трубопроводов различного диаметра на АЭС, ТЭЦ, а также на газо- нефте- и продуктопроводах и в коммунальном хозяйстве.
от 20 р.
Заказать товар Задать вопрос

Применение стальных переходов

Поскольку во время эксплуатации эти детали могут испытывать значительные нагрузки, к их надёжности предъявляются повышенные требования.
Переходы должны производиться в соответствии со всеми действующими на территории России нормативными документами:
  • Переходы стальные ГОСТ 17378-83.
  • Переходы ГОСТ 17380-2001. Он заменил ГОСТ 17380-83;
  • Переходы стальные ГОСТ 22826-83;
  • Переходы ГОСТ 17378-2001. Он заменил ГОСТ 17378-83;
  • Переходы стальные ГОСТ 22806-83;

Концентрические переходы ГОСТ

Наиболее употребимым нормативным документом для трубопроводных переходов неспециального назначения является ГОСТ 17380-2001. В нём идет речь о приварных бесшовных элементах трубопроводов, изготавливаемых из низколегированных и углеродистых марок стали.
Производство переходов в первом исполнении, прописанном в вышеуказанном стандарте, соответствует Стандарту Международной Организации по Стандартизации ИСО 3419. Второе исполнение переходов по ГОСТ 17380-2001 соответствует нормам стран СНГ. А ГОСТ 17378-2001 определяет технические условия применения переходов. Они заключаются в следующем: максимально допустимая величина условного давления – 16 МПа, рабочая температура – от -70° до +450°С.
Распространяется действие ГОСТ 17380-2001 на переходы, которые относятся к концентрическому и эксцентрическому типам и изготавливаются методом штамповки или литья.

Наименование продукции Цена

Концентрические переходы ГОСТ
1 Переход концентрический 38х3-25х3 ст.20 ГОСТ 17378-01 по запросу
2 Переход концентрический 45х4-25х3 ст.20 ГОСТ 17378-01 по запросу
3 Переходы концентрические 76х6-45х4 ст.20 ГОСТ 17378-01 по запросу
4 Переходы концентрические 108х4-57х3 ст.20 ГОСТ 17378-01 по запросу
5 Переход концентрический 114х4-57х3 ст.20 ГОСТ 17378-01 по запросу

Концентрические переходы по ГОСТу в наличии и на заказ от производителя в Москве

Эксцентрические переходы ГОСТ

В отличие от концентрических, эксцентрические переходы устанавливаются, как правило, в горизонтальных трубопроводах. В условиях крупносерийного производства этих изделий диаметром до 500 мм перспективным является способ получения их при помощи штамповки методом обжима из трубных заготовок. Так, в отличие от способа раздачи, преимущество этой технологии заключается в том, что в точках очага деформации напряженное состояние деформируемого металла характеризуется схемой всестороннего сжатия. Поэтому в качестве сырья для штамповки переходов допускается применение малопластичных сталей и сплавов, а за одну операцию возможно получать значительные обжатия. Такой технологический процесс характеризуется высокой производительностью и незначительным расходом металла на 1 тонну готовой продукции.

Наименование продукции Цена

  Эксцентрические переходы ГОСТ
1 Переход эксцентрический 45х4-25х3 ст.20 ГОСТ 17378-01 по запросу
2 Переход эксцентрический 57х4-32х2 ст.20 ГОСТ 17378-01 по запросу
3 Переход эксцентрический 76х6-38х3 ст.20 ГОСТ 17378-01 по запросу
4 Переход эксцентрический 108х4-57х3 ст.20 ГОСТ 17378-01 по запросу
5 Переход эксцентрический 114х6-89х5 ст.20 ГОСТ 17378-01 по запросу

Эксцентрические переходы по ГОСТу в наличии и на заказ от производителя в Москве

Размеры переходов, регламентируемые ГОСТом о переходах 17380-2001, варьируются в достаточно широком диапазоне значений: диаметр – от 26,9 до 530 мм, толщина стенок – от 2 до 26 мм. Детали, изготовленные в соответствии с ГОСТ 17380-2001, применяются в трубопроводах различного назначения, в том числе в тех, которые подконтрольны органам государственного надзора.

Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Стандарт ГОСТ 17378-2001
Тип Сталь Ст3, 10, 20, 10Г2, 09Г2С, 15Х5М, 5ХМ, 12х18н10т
Толщина Толщина стенок от 2 до 26 мм
Размеры от 26,9х2 до 530х26 мм
Условное давление (Ру) до 16 МПа
Условный проход (Ду) от 20 до 530 мм
