Переходы концентрические

Наша компания предлагает широкой ассортимент фланцевых прокладок собственного производства по ГОСТ 15180 и поставку деталей трубопроводов по России.

В наличии Артикул: 1737802
Переходы концентрические ГОСТ 17378-2001 представляют собой деталь соединительной конструкции трубопровода для объединения различных труб с разным диаметром. Возможность перехода трубы маленького диаметра к большему, а так же наоборот.
от 24 р.
Заказать товар Задать вопрос

При создании трубопроводных систем часто возникает необходимость в соединении отрезков труб разного диаметра. Для этого используются концентрические переходы. Имея вид усечённого конуса, такие изделия позволяют осуществлять плавный переход от меньшего диаметра к большему и наоборот. Их применение позволяет, например, уменьшить диаметр трубопровода, повысить таким образом в нём давление и, в результате, увеличить напор рабочей среды. Обратный эффект достигается путём расширения трубы. В связи с этим концентрические переходы являются ключевыми элементами для равномерного распределения давления внутри трубопровода при транспортировке различных сред и для планирования нагрузок на фрагменты магистрали.

Наименование продукции Цена(ед.)

Концентрические переходы ГОСТ
1 Переход концентрический 38х3-25х3 ст.20 ГОСТ 17378-01
2 Переход концентрический 45х4-25х3 ст.20 ГОСТ 17378-01 по запросу
3 Переходы концентрические 76х6-45х4 ст.20 ГОСТ 17378-01 по запросу
4 Переходы концентрические 108х4-57х3 ст.20 ГОСТ 17378-01 по запросу
5 Переход концентрический 114х4-57х3 ст.20 ГОСТ 17378-01 по запросу
6 Переход концентрический 133х5-57х3 ст.20 ГОСТ 17378-01 по запросу
7 Переходы концентрические 159х4,5-114х4 ст.20 ГОСТ 17378-01 по запросу
8 Переходы концентрические 168х4,5-57х3 ст.20 ГОСТ 17378-01 по запросу
9 Переходы концентрические 219х6-76х3,5 ст.20 ГОСТ 17378-01 по запросу
10 Переходы концентрические 426х10-159х8 ст.20 ГОСТ 17378-01 по запросу

Концентрические переходы по ГОСТу в наличии и на заказ от производителя в Москве

Концентрические переходы центрируются по осям вертикально расположенных отрезков трубопровода. Попутно заметим, что соединение горизонтальных участков труб также осуществляется при помощи переходов данного типа. И те, и другие изделия крепятся сваркой.

Применение переходов

Концентрические переходы используются в химической, нефтегазовой, пищевой промышленности и изготавливаются в зависимости от области применения, перемещаемой среды, климата, температуры и давления из различных видов стали такими методами, как центробежное электрошлаковое литьё или штамповка. Второй метод выгодно отличается от первого тем, что позволяет сократить до минимума расходы за счёт отсутствия включаемых в стоимость дополнительных отходов.

Чаще всего в качестве материала для изготовления концентрического перехода выступает легированная сталь. Благодаря отличным сварным свойствам, она широко и с успехом применяется в процессе производства различных приварных конструкций. Для увеличения износостойкости трубопровода на стальные концентрические переходы наносится слой цинкового покрытия.

Типы переходов концентрических

В зависимости от используемой технологии изготовления и области применения эти изделия
бывают следующих типов:
  • сварные листовые
  • штампосварные
  • бесшовные штампованные

Иногда в продаже можно встретить литые и точёные стальные переходы, однако широкого распространения как самостоятельный вид они не получили. Для эксплуатации в средне- и малоагрессивных средах (нефтепродукты, нефть, газ и проч.) переходы концентрические изготавливаются из углеродистой стали марок Ст3, 10, 20. Для изготовления переходов, ориентированных на работу с высокоагрессивной средой, применяется легированная и высоколегированная сталь марок 12Х18Н10Т, 15Х5М, 5ХМ. Повышенные требования к устойчивости к окислению в агрессивных средах предполагает использование нержавеющей стали. Переходы, изготовленные из этого материала, сочетают вязкость, хорошую пластичность и высокие прочностные свойства.

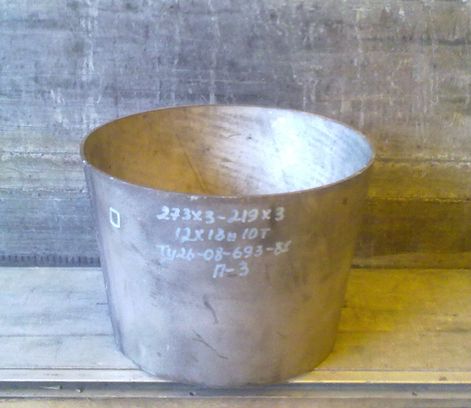

Давление, выдерживаемое стандартными концентрическими переходами, составляет до 16 МПа, а диапазон их рабочих температур - от -70 до +450°С. Как выглядит нержавеющий концентрический бесшовный переход, вы можете увидеть на ниже размещённом рисунке.

Нестандартные концентрические переходы

Стремительный рост объёмов промышленного производства ведёт к повышению спроса на нестандартные переходы концентрические и их разновидности, способные работать при высоких давлениях (до 160 МПа), в тяжёлых климатических условиях, при криогенных температурах, совместимые с зарубежными аналогами и обладающие повышенной надёжностью. В данном случае такие изделия производятся на основе отраслевых технических условий и стандартов.

Компания производит концентрические переходы, в том числе, и по чертежам, предоставленным заказчиком. Однако срок их изготовления может быть незначительно увеличен. В комплект поставки входят гарантийные обязательства, паспорт и сертификат качества на металл.

Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Стандарт ГОСТ 17378-2001
Тип Сталь Ст3, 10, 20, 10Г2, 09Г2С, 15Х5М, 5ХМ, 12х18н10т
Толщина стенок от 2 до 26 мм
Размеры от 26,9х2 до 530х26 мм
Условное давление (Ру) до 16 МПа
Условный проход (Ду) от 20 до 530 мм
