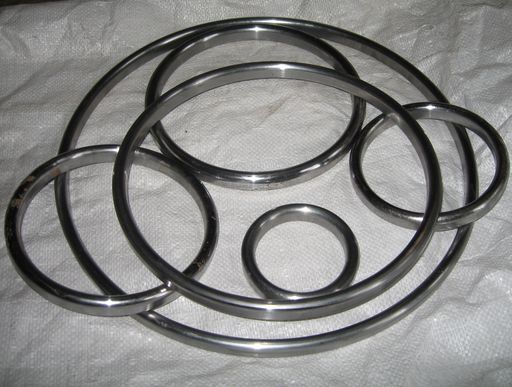

Стальные прокладки (стальное кольцо)

В наличии Артикул: 1518090
Стальные прокладки овального (кольцо Армко) сечения, восьмиугольного сечения ГОСТ 28759.8-90 предназначены для уплотнения фланцевых соединений по ГОСТ 28759.4, 33259-15 арматуры, трубопроводов, сосудов, аппаратов и насосов.
18 руб.
Цена без скидки: от 20 руб.
Заказать товар Задать вопрос

Прокладки стальные предназначены для уплотнения фланцевых соединений с присоединительными поверхностями типа исполнения 7 по ГОСТ 12815-80 арматуры, трубопроводов, сосудов, аппаратов, насосов, оборудования нефти и газодобыче, химической, нефтеперерабатывающей и других отраслей промышленности. Материал прокладок стальных должен обладать меньшей твердостью, чем материал фланцев. Могут изготавливаться из сталей 08КП, 08Х13, 08Х18Н10Т.

Металлическая прокладка Цена с НДС

Прокладки металлические. Кольцо АРМКО
1 Прокладка овального сечения 1-15-6,3 ст.08КП ОСТ 26.260.461-99 по запросу
2 Прокладка овального сечения 1-25-6,3 ст.08КП ОСТ 26.260.461-99 по запросу
3 Прокладка овального сечения 1-50-10,0 ст.08Х18Н10Т ОСТ 26.260.461-99 по запросу
4 Прокладка овального сечения 1-80-10,0 ст.08Х18Н10Т ОСТ 26.260.461-99 по запросу
5 Прокладка овального сечения 1-125-16,0 ст.08Х13 ОСТ 26.260.461-99 по запросу
6 Прокладка овального сечения 1-150-16,0 ст.08Х13 ОСТ 26.260.461-99 по запросу
7 Прокладка овального сечения 1-200-16,0 ст.09Г2С ОСТ 26.260.461-99 по запросу
8 Прокладка овального сечения 1-300-16,0 ст.09Г2С ОСТ 26.260.461-99 по запросу
9 Прокладка овального сечения 1-350-16,0 ст.08КП ГОСТ 28759.8-90 по запросу
10 Прокладка овального сечения 1-400-6,3 ст.08КП ГОСТ 28759.8-90 по запросу

Стальные прокладки овального восьмиугольного сечения в наличии и на заказ от производителя в Москве

Предусмотрены два типа стальных уплотнительных прокладок: тип 1 - овального сечения (кольца Армко); тип 2 - восьмиугольного сечения.

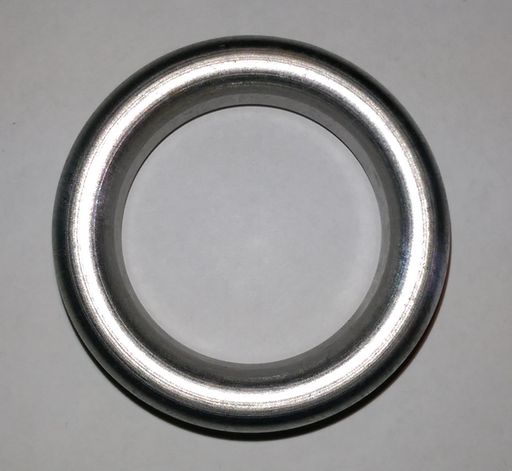

Прокладки овального сечения (кольцо Армко) имеют в сечении форму прямоугольника, завершенного по двум противоположным сторонам полукругами. Прокладки овального сечения могут использоваться совместно с фланцами, имеющими канавку круглой формы. Прокладки восьмиугольного сечения (прокладки восьмиугольные) обеспечивают лучшее уплотнение, чем прокладки овального сечения.

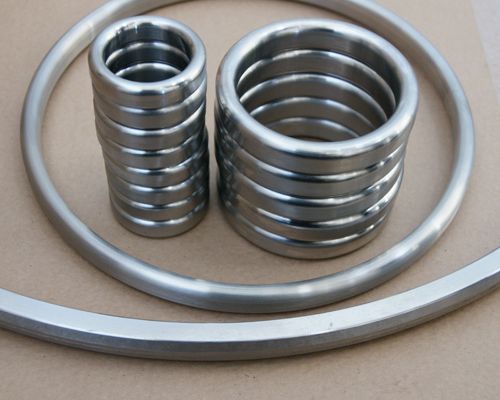

Прокладки овального и восьмиугольного сечения

Прокладки овального сечения (кольцо АРМКО) – это стальные приварные встык прокладки к фланцам сосудов и аппаратов высокого давления.Прокладки овального сечения изготавливаются от Ду 400 до Ду 1600 мм, условное давление от Ру 6,3 до 16 МПа (от 63 до 160 кгс/см2), температура от -70 до 600°С. Применяются следующие марки стали: 08КП, 20, 10895, 08Х13, 08Х18Н10, 08Х18Н10Т, 10Х17Н13М2Т. Твердость основного металла прокладок должна быть ниже твердости фланцев.

Нормативный документ

Описание

Обозначение при заказе (пример)

ГОСТ
28759.8-90

ОСТ 26.260.461-99
АТК 26-18-6-93
Прокладки овального сечения типа 1 для фланца диаметром 300 мм на условное давление 6,3 МПа из стали марки 08Х18Н10Т АТК 26-18-6-93: Прокладка 1-300-6,3-5 АТК 26-18-6-93 Прокладки овального сечения типа 1 для фланца диаметром 300 мм на условное давление 6,3 МПа из стали марки 08Х18Н10Т АТК 26-18-6-93: Прокладка 1-300-6,3-5 АТК 26-18-6-93
Прокладки восьмиугольного сечения предназначены для уплотнения фланцев исполнения 7. Они устанавливаются в специально подготовленных пазах, имеющих форму трапеции, имеют двойную область уплотнения и поэтому обеспечивают высокую надежность даже при очень опасных условиях эксплуатации. Прокладки восьмиугольного сечения изготавливаются от Ду 400 до Ду 1600 мм, условное давление от Ру 6,3 до 16 МПа (от 63 до 160 кгс/см2), температура – от -70?С до +600?С. Применяются следующие марки стали: 08КП, 20, 08Х18Н10, 08Х18Н10Т, 12Х18Н10Т. Прокладки восьмиугольного сечения для фланца диаметром 800 мм на условное давление 8,0 МПа из стали марки 08Х18Н10 ГОСТ 28759.8-90: Прокладка 800-8,0-3 ГОСТ 28759.8-90
Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Стандарт Прокладки ГОСТ 28759.8-90, ОСТ 26.260.461-99, АТК 26-18-6-93
Стандарт фланца ГОСТ 28759.4-90, ГОСТ 12815-80
Тип Прокладки исполнения А, Б, В, Г
Материал Сталь 08КП, 08Х13, 08Х18Н10, 08Х18Н10Т
Условное давление (Ру) от 6,3 до 16 МПа
Условный проход (Ду) от 15 до 400 мм
