Штампосварные с решетками и накладками

Наша компания обладает большим опытом в сфере изготовления штампосварных тройников, включая тройники с решетками и накладками. Тройники штампосварные переходные и равнопроходные, в том числе с решетками и накладками ТУ 102-488-95, сталь 20, 09Г2С, 17Г1С, 0Г2ФБЮ.
Тройник равнопроходной – основной и ответвляемый трубопровод имеют одинаковые диаметры.
Тройник переходной – диаметры основного и ответвляемого трубопровода разные. Ответвления, для которых ослабление основного трубопровода врезаемым ответвлением не компенсируется запасом прочности его труб, должны выполняться при помощи специальных усилений. Усиления, в зависимости от условного давления, марки стали и диаметров соединяемых труб, выполняется в виде накладок в месте варки трубы в трубу или усиленных штуцеров.

Наименование продукции Цена

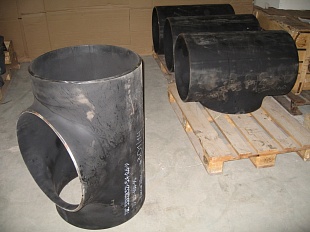

Тройники штампосварные
1 Тройник стальной 426х16 - 108х12 по запросу
2 Тройник ТШС 530(12)-325(8)-6,4-0,6 ТУ 102-488-95 по запросу
3 Тройник ТШС 530(14)-273(8)-7,5-0,6-УХЛ ТУ 102-488-95 по запросу
4 Тройник ТШС 630(9)-377(9)-1,6-0,75-У ТУ 102-488-95 по запросу
5 Тройник ТШС 630(9)-426(9)-1,6-0,75-У ТУ 102-488-95 по запросу
6 Тройник ТШС 720(12)-325(7)-5,6-0,6-У ТУ 102-488-95 по запросу
7 Тройник ТШС 720(20)-530(12)-4,0-0,75-ХЛ ТУ 102-488-95 по запросу
8 Тройник ТШС 820(9)-630(9)-1,6-0,6-У ТУ 102-488-95 по запросу
9 Тройник ТШС 1020(16)-720(14)-7,5-0,6-У ТУ 102-488-95 по запросу
10 Тройник ТШСР 1020(16)-720(14)-7,5-0,6-У ТУ 102-488-95 по запросу

Тройники штампосварные с решетками и накладками в наличии и на заказ от производителя в Москве

Производство штампосварных тройников осуществляется из специальных вальцованных листов со сварочными продольными швами, либо из электросварных или бесшовных труб путем врезания штуцера. Подобный способ производства приводит к тому, что трубопровод становится слабее в месте врезки самого штуцера (ответвления) и это не компенсируется запасом прочности его труб.
По этой причине штуцера должны создаваться при помощи усилений, а они в свою очередь в зависимости от материала, давления и диаметров труб, производятся либо как накладки в точке вварки штуцеров в трубу, либо в виде более мощных (усиленных) штуцеров.
Накладки приваривают одновременно к самому корпусу сварного тройника, а также к горловине штуцера, условное название которого- ТСН.
Сварные тройники используются как правило на трубопроводах низкого давления, к примеру холодное и горячее водоснабжение.

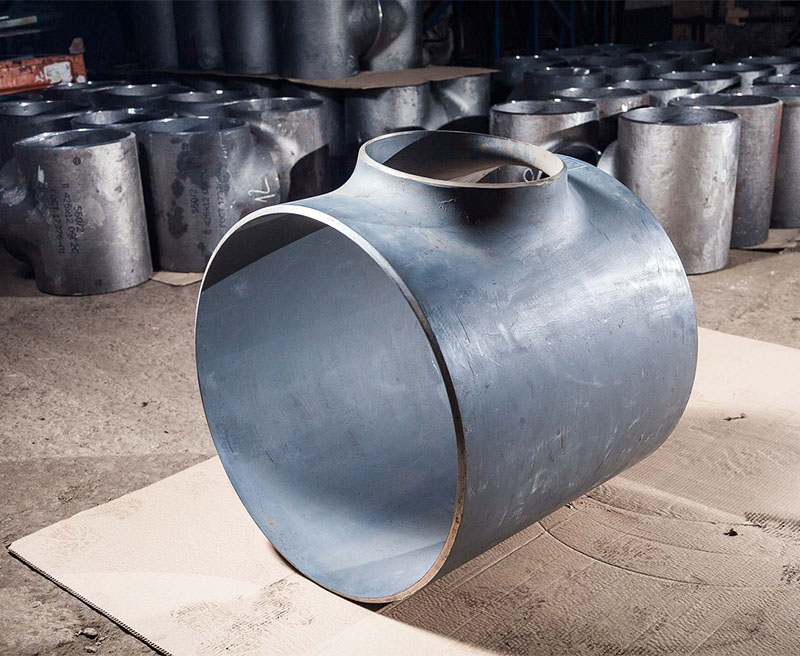

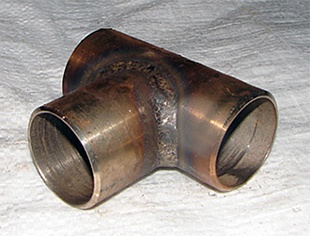

Штампосварные тройники (переходного и равнопроходного типа) производятся путем сварки заранее отштампованных заготовленных деталей из листового проката и применяются в основном на промышленных и магистральных трубопроводах под высоким давлением.

Штампосварные тройники:

  • нефтепроводы.
  • газопроводы.
  • технологические обвязки компрессорных и насосных станций.

Такие тройники бывают

  • штампосварные тройники ТШC - штампосварной обычный;
  • штампосварные тройники с решеткой (на выходе из горловины внутри корпуса, вваривается решетка для того, чтобы предотвратить попадание крупных частей и предметов внутрь самого трубопровода).

Метод изготовления

Нормативный документ

Описание

Обозначение при заказе (пример)

Способом горячей штамповки с последующей сваркой швов из листового проката.

ТУ 102-488-95 ТШС/ТШСР

Дн 530 до Дн 1020 - условное давление до 10,0 МПа (100 кгс/см2); Дн 1020 до Дн 1420 - условное давление до 4,0 Мпа (40 кгс/см2)

Тройник штампосварной с наружным диаметром 1020 мм с толщиной стенки присоединяемой трубы 16 мм на рабочее давление 7,5 МПа при коэффициенте условий работы 0,6 для климатического исполнения У

Тройники изготавливают от Дн 530 мм до Дн 1420 мм

Тройник ТШС 1020(16)–7,5–0,6-У ТУ 102–488–95

Температура при монтаже до минус 60°; при эксплуатации до минус 40°

Предназначены для линейных трубопроводов и технологических обвязок насосных и компрессорных станций, а также других объектов нефтяной и газовой промышленности, транспортирующих неагрессивные нефть, нефтепродукты и газ


Важно также отметить, что элементы для производства штампосварных тройников следует выбирать учитывая климатические условия, давление в трубопроводе и транспортируемую среду. Благодаря такому подходу наша продукция будет служить вам в течении многих лет. По этой причине в заявке необходимо указать коэффициент, условия работы, класс прочности материала и климатическое исполнение.
Также, кроме этих деталей по указанным стандартам, мы предлагаем свои услуги по изготовлению нестандартные деталей в соответствии с чертежами заказчика из разных марок стали, включая корозийностойкие 12Х18Н10Т, 08Х18Н10Т, 10Х17Н13М2Т.
Наша компания является одной из немногих компаний, которая производит подобную продукцию по максимально выгодным ценам, гарантируя своим клиентам комфортные условия для оплаты.
Удобное местоположение офиса и склада дает возможность в максимально короткое время производить отгрузку продукции и оформление документов.


Характеристики

Стандарт ТУ 102-488-95
Материал Сталь 20, 09Г2С, 17Г1С, 10Г2ФБЮ
Условное давление (Ру) до 10 МПа
