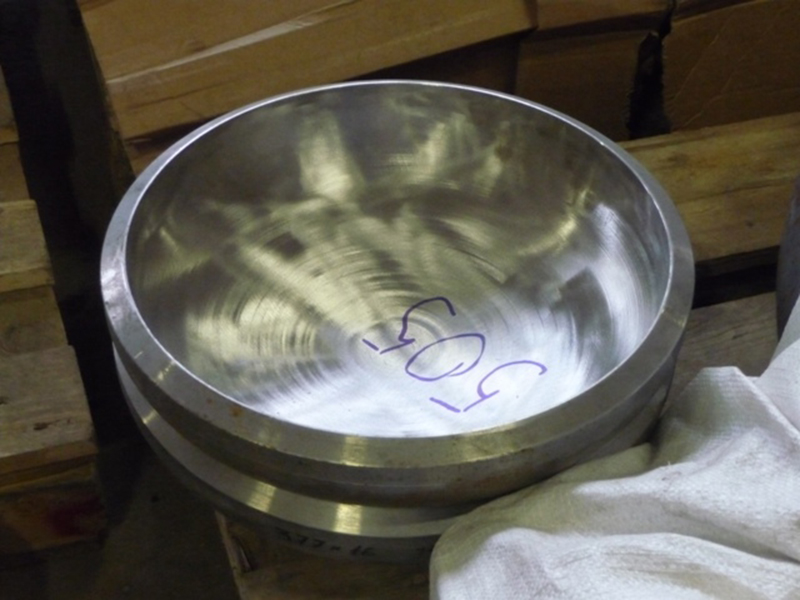

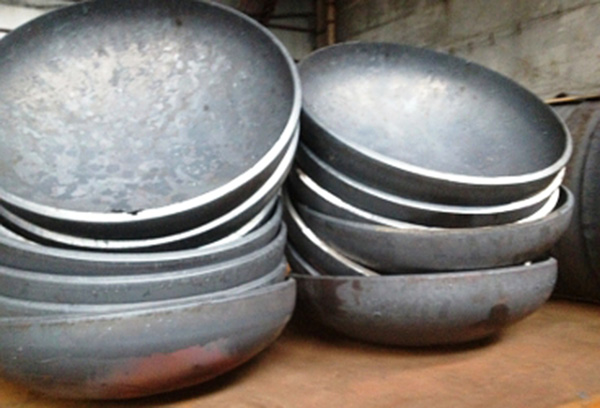

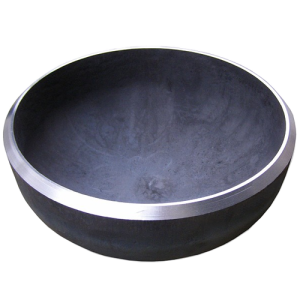

Заглушка стальная эллиптическая ГОСТ 17379-2001

Сразу скажем, что, независимо от типа, любой трубопровод нуждается в этой детали. Заглушка эллиптическая предназначена, в первую очередь, для запирания оконечных частей трубопроводов, а, также, являясь своего рода клапаном, блокирует ненужные ветки трубопроводной конструкции. Если диаметр этого изделия не более 530 миллиметров, заглушку так и называют - заглушка. Когда же значение этого параметра превышает вышеуказанное число, её, также, называют днище. Связано это с тем, что такая заглушка эллиптическая способна выполнять функцию днища работающих под давлением сосудов и аппаратов. Наиболее широкое применение для производства заглушек нашёл метод штамповки.

Наименование продукции Цена

Фторопластовые прокладки ГОСТ 15180-86 для фланцев. Толщина 2 мм
1 Заглушка эллиптическая 32х3 ст.20/09Г2С ГОСТ 17379-2001 60,90р.
2 Заглушка эллиптическая 38х3 ст.20/09Г2С ГОСТ 17379-2001 65,35р.
3 Заглушка эллиптическая 57х5 ст.20/09Г2С ГОСТ 17379-2001 81,00р.
4 Заглушка эллиптическая 76х6 ст.20/09Г2С ГОСТ 17379-2001 81,20р.
5 Заглушка эллиптическая 89х8 ст.20/09Г2С ГОСТ 17379-2001 89,55р.
6 Заглушка эллиптическая 108х6 ст.20/09Г2С ГОСТ 17379-2001 94,60р.
7 Заглушка эллиптическая 114х6 ст.20/09Г2С ГОСТ 17379-2001 151,95р.
8 Заглушка эллиптическая 168х6 ст.20/09Г2С ГОСТ 17379-2001 232,65р.
9 Заглушка эллиптическая 377х12 ст.20/09Г2С ГОСТ 17379-2001 287,50р.
10 Заглушка эллиптическая 530х10 ст.20/09Г2С ГОСТ 17379-2001 3905р.

Фторопластовые прокладки ГОСТ 10007-80 Фторопласт-4 в наличии и на заказ от производителя в Москве

Заглушки в целом подразделяются на:

  • заглушки быстросъёмные;
  • заглушки сферические;
  • заглушки плоские приварные;
  • заглушки поворотные;
  • заглушки эллиптические;
  • заглушки фланцевые стальные и др.

Диаметр этих изделий находится в пределах от 32 до 1600 миллиметров. Промышленно выпускаемая заглушка эллиптическая может выдержать давление до 160 кгс/ см кв., а диапазон её рабочих температур находится в таких пределах: от -70°С до +600°С.

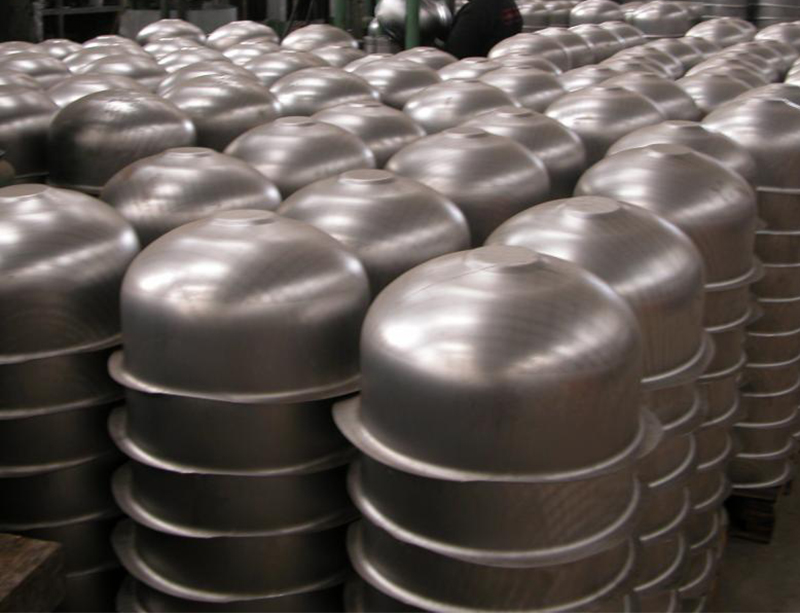

Производство заглушек эллиптических

В процессе производства этой продукции применяются нержавеющие, легированные и углеродистые марки стали 12Х18Н10Т, 15Х5М, 10Г2, 09Г2С, 20, мартеновская сталь МСт3 и т.д. Чтобы данный вид заглушек имели при применении надежность и выполняли свои функции в герметизации трубопроводов, необходимо, чтобы рабочее давление в трубопроводах подлежащих герметизации не было выше 16Мпа при температурном режиме в диапазоне от -70 до +450 градусов по Цельсию. От изготовляемого материала, а также от качества выполнения монтажа будут зависеть показатели и пределы прочности.

Изготавливаются эллиптические заглушки, как правило, газовой вырезкой из листа или горячей штамповкой. Штамповка осуществляется вытяжкой без утончения стенок на гидравлических и фрикционных прессах в одноручьёвых штампах в горячем и холодном состоянии. Производство таких изделий регламентируется ГОСТ 17379-2001. Изготавливаемые в соответствии с этим Государственным Стандартом стальные эллиптические заглушки являются бесшовными.

Одной из отличительных особенностей заглушек штампованных является их дешевизна. Обусловлено это тем, что способ их производства не предполагает наличие включаемых в стоимость дополнительных отходов. В связи с этим, технология листовой штамповки подходит и для массового, и для мелкосерийного производства.

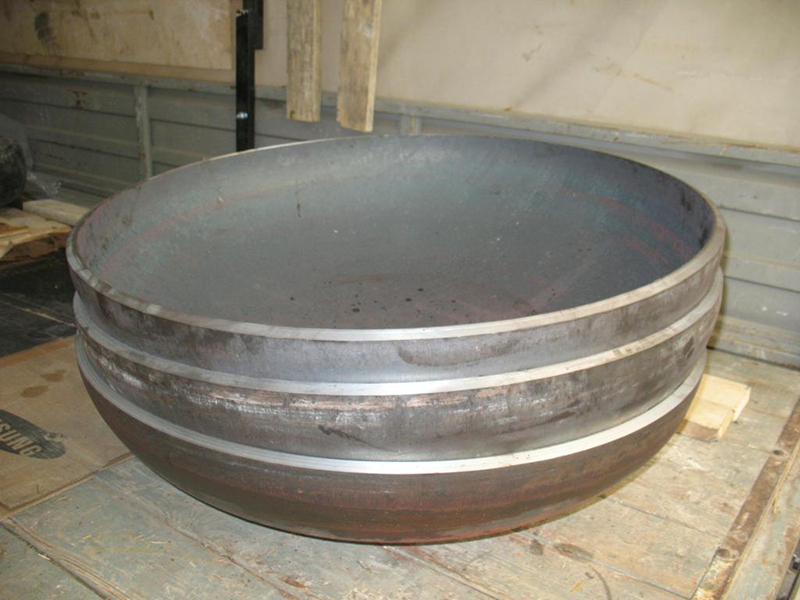

Заглушки-днища чаще всего изготавливаются в соответствии с требованиями, предъявляемыми ТУ 102-488-95 и ГОСТ 6533-78.Однако, из-за их большого диаметра (более 530 миллиметров), для их производства необходимо применять дорогостоящее и очень серьёзное оборудование, покупку которого могут себе позволить далеко не все предприятия.

Применение заглушек эллиптических

Отличается заглушка эллиптическая от заглушки фланцевой тем, что в ней отсутствуют отверстия под болты и крепится она сваркой к трубе, формируя, таким образом, неразъёмное соединение. Благодаря своей форме, напоминающей полую полусферу, эллиптическая заглушка существенно прочнее других типов такой продукции. Наряду с этим свойством она ещё отличается малым весом и, к тому же, как мы говорили вначале, имеет широкий типоразмерный ряд. Всё это обусловило широкое применение эллиптических заглушек на всех категориях технологических трубопроводов.

Выбор изделия необходимо осуществлять, с учётом диаметра ёмкости, в которой заглушка играет роль днища, или исходя из условного прохода трубопровода, а, также, с учётом характеристик рабочей среды и давления. Необходимо отметить, что по отношению к последним двум вышеуказанным факторам критичен не только материал, из которого эти изделия производятся, но, также, и их размер. Так, например, на большие рабочие давления могут применяться заглушки меньшего размера, чем изготовленные из такого же материала заглушки большего размера.

Метод изготовления

Нормативный документ

Технические характеристики

Обозначение при заказе (пример)

Горячая штамповка

ГОСТ 17379-01

Условное давление до 16 МПа (160 кгс/см2)

Заглушка Dн = 530 мм, s = 10 мм из стали 20

Температура от минус 70° до плюс 450°

Заглушка 530x10 ст.20 ГОСТ 17379-01

Заглушки изготавливаются от Дн 32 до Дн 530 мм

Штамповка из нагретой заготовки осуществляют при непрерывном охлаждении матрицы и пуансона

ГОСТ 6533-78

Заглушки (днища) изготавливаются от Дн 133 до Дн 4500 мм, толщиной стенки от 4 до 100 мм

Днища с внутренним диаметром D = 2000 мм, толщиной стенки s=10 мм и высотой эллиптической части h =500 мм.

Используются для наиболее многочисленной группы аппаратов и сосудов

Днище 2000-10-500 ГОСТ 6533-78


Характеристики

Стандарт фланца ГОСТ 17379-2001, ГОСТ 6533-78
Тип Сталь 10, 20, 09Г2С, 10Г2, 15Х5М, 12Х1МФ, 12x18Н9Т, 12Х18Н10Т
Условное давление (Ру) до 16 МПа
