Поворотные (обтюраторы)

Наша компания предлагает широкой ассортимент фланцевых прокладок собственного производства по ГОСТ 15180 и поставку деталей трубопроводов по России.

Заглушка поворотная

Метод изготовления

Нормативный документ

Технические характеристики

Обозначение при заказе (пример)

Газовая или плазменная резка; горячая штамповка; центробежное электрошлаковое литье

Т-ММ-25-2000, Т-ММ-25-01-06, АТК 26-18-5-93

Заглушки изготавливаются от Ду 32 до Ду 1200

Заглушка поворотная первого исполнения с условным проходом 50 мм на условное давление 4,0 МПа,сталь 09Г2С

Условное давление от 0,6 МПа (6 кгс/см2) до 25,0 МПа (250 кгс/см2)

Заглушка поворотная ЗП(I)50-40-09Г2С Т-ММ-25-01-06-01

Температура применения от минус 70° до плюс 650°

Используются на предприятиях различных отраслей промышленности (газовая, нефтяная, химическая, а также в водопроводах).

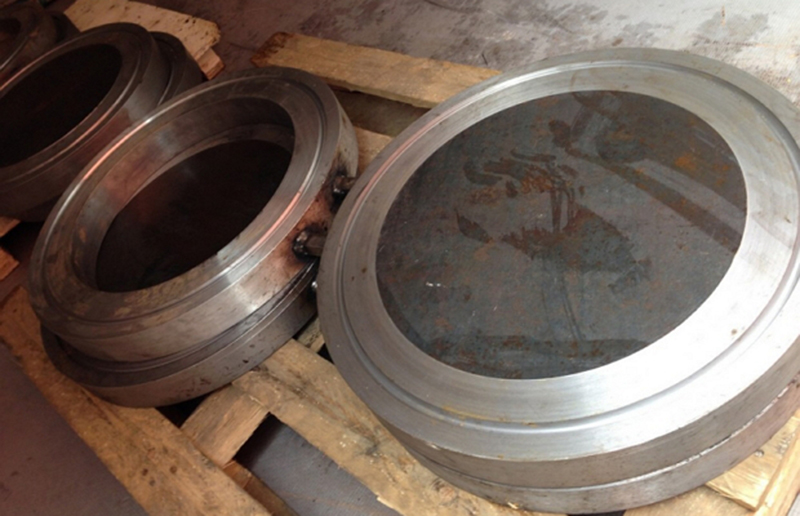

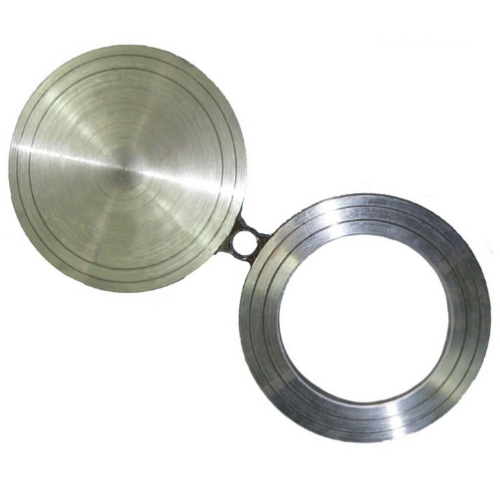

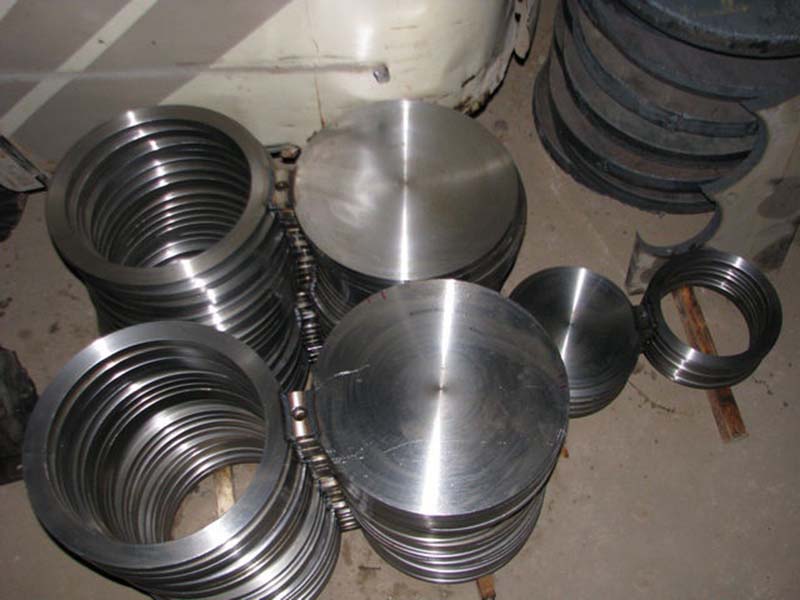

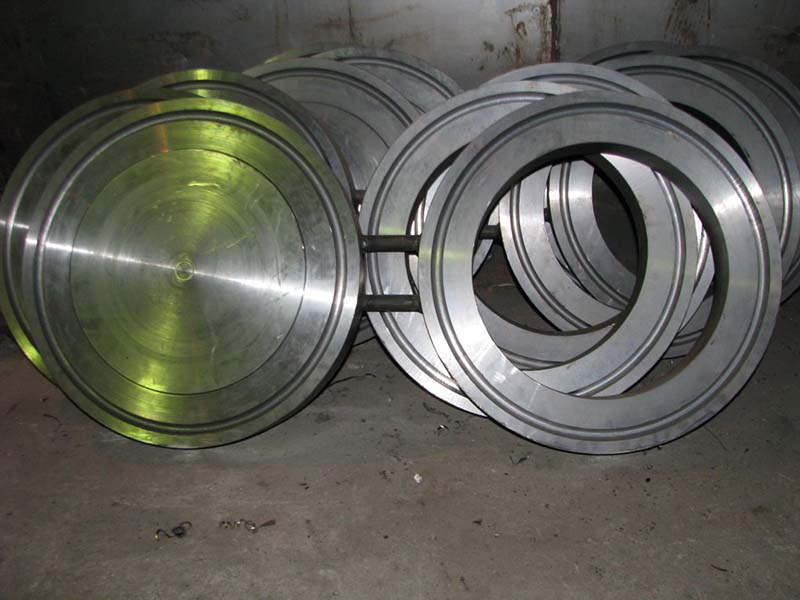

Запорная арматура, именуемая заглушки поворотные, предназначена для периодического перекрытия трубопровода. Их называют - «очки Шмидта», реверсивные, обтюраторы, очковые, они объединяют глухую и фланцевую части. Область их применения зависит от технических параметров и материала изготовления. Заглушки поворотные изготавливаются из различных марок стали.

Где применяются заглушки поворотные

В ходе эксплуатации трубопровода иногда требуется ремонт какой-то его части. Для этой цели использование поворотных заглушек наиболее эффективно. С их помощью отсекается ремонтируемая ветвь трубопровода от рабочей части. «Очки Шмидта» используются для проведения опрессовки трубопроводов в ходе монтажа или после ремонта.

Монтаж заглушек стальных поворотных осуществляется между фланцами двух частей трубопровода. Поток среды, движущейся внутри трубопровода непрерывен, когда во фланцевое соединение вмонтирована часть очковой заглушки с отверстием, и прерван, когда вмонтирована глухая ее часть.
Применяются поворотные заглушки при постоянной или временной блокаде торцов трубопровода. Обтюратор используется и как задвижка, если тому имеется технологическое обоснование. Малый вес, высокая степень надежности, выражающаяся в обеспечении абсолютной герметичности, а также дешевизна, являются преимуществами реверсивных заглушек перед другой запорной арматурой.
Простота изготовления делает их применение наиболее выгодным по сравнению с задвижками, производство которых сложно и трудоемко. Однако, полная замена задвижек поворотными стальными заглушками невозможна, так как они не в состоянии произвести частичное перекрытие трубы, и на их установку тратится много времени. А при возникновении аварий время играет главную роль.

Виды заглушек

Для блокады торцов трубопроводов применяются не только заглушки поворотные, но и:
  • сферические
  • быстросъемные
  • межфланцевые и фланцевые
  • приварные плоские
  • эллиптические
Изготовление поворотных заглушек компанией производится только из качественных материалов, обеспечивающих максимальные сроки эксплуатации. Профессионализм исполнителей заказов и опыт работы с их оформлением гарантируют кратчайшие сроки исполнения и поставки.

Характеристики

Стандарт АТК 26-18-5-93, ТТ-8924-6-90, Т-ММ-25-01-06
Тип Сталь 20, 09Г2С, 15Х5М, 12Х18Н10Т
Условное давление (Ру) до 25 МПа
Условный проход (Ду) от 10 до 1200 мм
