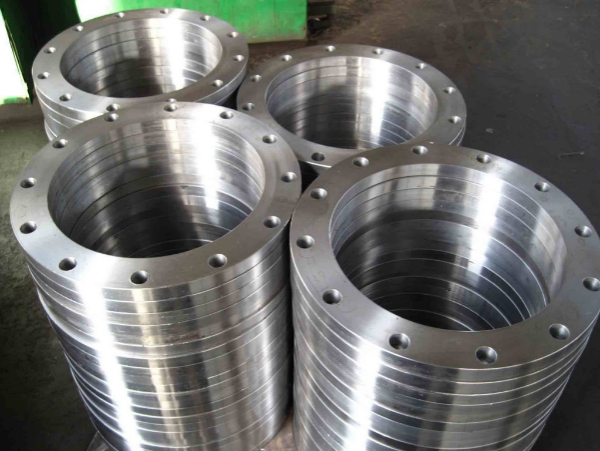

Фланцы стальные плоские приварные
Фланцы стальные плоские приварные применяются для разъемного соединения участков трубопровода, присоединения трубопроводной арматуры, патрубков, аппаратов, емкостей и другого технологического оборудования. Соединение позволяет выполнять демонтаж и обслуживание оборудования без разрезания трубопровода.
На странице представлены плоские приварные фланцы по ГОСТ 12820-80; в характеристиках продукции также указан ГОСТ 33259-2015. Диапазон условных проходов — от Ду 10 до Ду 2400, условного давления — от 0,1 до 2,5 МПа. В характеристиках страницы указаны исполнения 1, 2, 3, 4, 5, 8 и 9.
В характеристиках страницы указаны стали 20, 25, Ст3сп, 09Г2С, 08Х18Н10Т и 12Х18Н9Т. В отдельных позициях таблицы также представлены фланцы из сталей 10Х17Н13М2Т, 12Х18Н10Т и 15Х5М. Марку стали выбирают с учетом условий эксплуатации и требований проекта.
Плоские приварные фланцы в наличии и на заказ
- Ду 10–2400 мм;
- Ру от 0,1 до 2,5 МПа;
- углеродистые, низколегированные и нержавеющие стали;
- различные исполнения уплотнительных поверхностей;
- изготовление из металлопроката и кованых или штампованных заготовок с механической обработкой;
- поставка по России.
Для расчета стоимости укажите Ду, Ру, исполнение, марку стали, количество или полное обозначение фланца.
| № | Фланец плоский стальной ГОСТ 12820-80 | Цена с НДС |
|---|---|---|
Фланцы плоские приварные ГОСТ 12820-80 нержавеющая сталь, сталь 20, сталь 09Г2С исп. ГОСТ 12815-80 | ||
| 1 | Фланец плоский 1- 50-16 ст.08Х18Н10Т ГОСТ 12820-80 | 1,90р. |
| 2 | Фланец плоский 1-100-25 ст.08Х18Н10Т ГОСТ 12820-80 | 2,10р. |
| 3 | Фланец плоский 1-200-16 ст.08Х18Н10Т ГОСТ 12820-80 | 2,50р. |
| 4 | Фланец плоский 1-10-6 ст.09Г2С ГОСТ 12820-80 | 2,90р. |
| 5 | Фланец плоский 1-150-10 ст.09Г2С ГОСТ 12820-80 | 3,10р. |
| 6 | Фланец плоский 1-200-16 ст.09Г2С ГОСТ 12820-80 | 3,50р. |
| 7 | Фланец плоский 1-250-25 ст.10Х17Н13М2Т ГОСТ 12820-80 | 5,10р. |
| 8 | Фланец плоский 1-350-16 ст.10Х17Н13М2Т ГОСТ 12820-80 | 7,60р. |
| 9 | Фланец плоский 1-80-16 ст.12Х18Н10Т ГОСТ 12820-80 | 8,80р. |
| 10 | Фланец плоский 1-125-10 ст.12Х18Н10Т ГОСТ 12820-80 | 10,70р. |
| 11 | Фланец плоский 1-100-16 ст.15Х5М ГОСТ 12820-80 | 13,10р. |
| 12 | Фланец плоский 1-150-25 ст.15Х5М ГОСТ 12820-80 | 15,80р. |
| 13 | Фланец плоский 1-10-16 ст.20 ГОСТ 12820-80 | 26,10р. |
| 14 | Фланец плоский 1-50-25 ст.20 ГОСТ 12820-80 | 54,80р. |
| 15 | Фланец плоский 1-125-16 ст.20 ГОСТ 12820-80 | 63,50р. |
| 16 | Фланец плоский стальной Ду 80 Ру 16 ГОСТ 12820-80 | 72,30р. |
| 17 | Фланец плоский стальной Ду 100 Ру 16 ГОСТ 12820-80 | 92,50р. |
| 18 | Фланец плоский стальной Ду 125 Ру 16 ГОСТ 12820-80 | 114,20р. |
Фланцы стальные плоские приварные ГОСТ 12820-80 в наличии и на заказ от производителя в Москве | ||
Конструкция и применение плоских фланцев

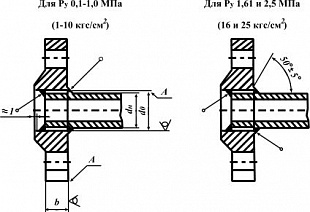

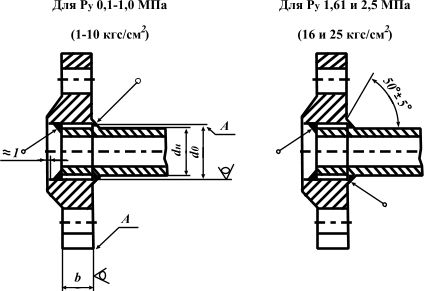

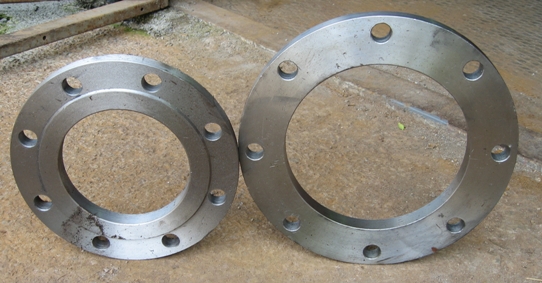

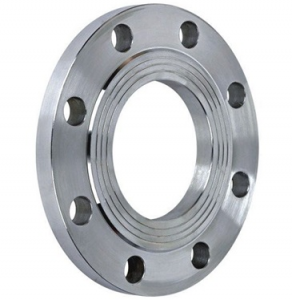

Плоский приварной фланец имеет центральное отверстие под присоединяемый трубопровод и расположенные по окружности отверстия под крепеж. Фланец устанавливается на трубу и приваривается к ней, после чего соединение двух фланцев выполняется болтами или шпильками с применением соответствующего уплотнения.
Фланцевые соединения применяются для присоединения трубопроводной арматуры — задвижек, клапанов и затворов — к трубопроводам, подключения трубопроводов к насосам, емкостям и теплообменному оборудованию, а также для соединения отдельных участков трубопровода.
Исполнения и уплотнительные поверхности
В зависимости от конструкции фланцевого соединения применяются различные варианты уплотнительных поверхностей: с соединительным выступом, впадиной, шипом, пазом, а также варианты под линзовые и фторопластовые прокладки. Конкретное исполнение выбирают в соответствии с проектной документацией, рабочими параметрами и применяемым стандартом.
Материалы и рабочие параметры
Фланцы изготавливаются из сортового металлопроката или заготовок, полученных горячей ковкой или штамповкой, с последующей механической обработкой.
Для продукции на странице указан диапазон от Ду 10 до Ду 2400 и условное давление от 0,1 до 2,5 МПа. В существующих технических данных также указан диапазон температуры рабочей среды от −70 до +300 °C. Конкретные допустимые параметры зависят от материала, исполнения фланца и условий эксплуатации.
Обозначение плоского приварного фланца
Пример обозначения, используемый на странице:Фланец 1-100-16 ст.20 ГОСТ 12820-80. Он соответствует стальному плоскому приварному фланцу Ду 100 мм, Ру 1,6 МПа из стали 20, исполнения 1.
При заказе необходимо указать Ду, Ру, исполнение, марку стали и количество изделий либо передать полное обозначение по проектной документации.
Для других конструкций фланцев можно подобратьворотниковые фланцыилисвободные фланцы на приварном кольце. Для герметизации соединения представленыфланцевые прокладки.
Метод изготовления | Технические характеристики | Обозначение при заказе (пример) |
|---|---|---|
Из сортового металлопроката или заготовки полученной методом горячей ковки/штамповки, с последующей механической обработкой | Фланцы изготавливаются от Ду 10 до Ду 2400, исполнение присоединительных размеров – 1 - 5, 8, 9. | Фланец стальной приварной Dy 100 мм на Ру 1,6 МПа (16,0 атм) из стали 20 с соединительным выступом исполнения 1 |
Условное давление от 0,1 МПа (1 кгс/см2) до 2,5 МПа (25 кгс/см2) | Фланец 1-100-16 ст.20 ГОСТ 12820-80 | |
Температура среды от минус 70°С до плюс 300°С. | ||
| Используются для присоединения трубопроводной арматуры (задвижки, клапаны, затворы) к трубопроводам и трубопроводов к оборудованию (насосы, ёмкости, теплообменники), а также для соединения отдельных участков трубопроводов между собой |
