Характеристики нержавеющих отводов и правила выбора

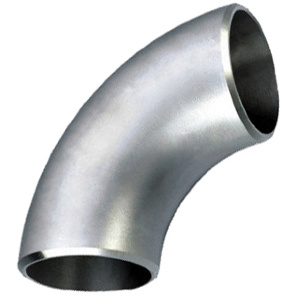

Нержавеющий отвод — это деталь трубопровода, предназначенная для изменения направления потока. Характеристики такого изделия определяются не только диаметром и углом поворота, но и маркой стали, толщиной стенки, радиусом, способом изготовления и условиями эксплуатации.

Нержавеющие отводы применяют в трубопроводах, где требуется повышенная стойкость материала к коррозии, влаге или воздействию рабочей среды. При подборе конкретного изделия необходимо учитывать параметры всей трубопроводной системы и требования проектной документации.

Основные характеристики нержавеющего отвода

Для правильного подбора отвода учитывают несколько основных параметров.

Из каких марок стали изготавливают нержавеющие отводы

Для трубопроводных деталей применяют различные коррозионно-стойкие стали. В российском сортаменте распространена сталь 12Х18Н10Т. В продукции, выпускаемой по зарубежным стандартам, встречаются также стали AISI 304, AISI 304L, AISI 316 и AISI 316L.

12Х18Н10Т относится к коррозионно-стойким хромоникелевым сталям. Марки нержавеющих сталей и требования к их химическому составу устанавливаются, в частности, ГОСТ 5632-2014.

Нельзя выбирать материал только по названию «нержавеющая сталь». Разные марки имеют разную стойкость к химическим веществам, хлоридам и другим рабочим средам. При подборе необходимо учитывать состав и концентрацию среды, температуру и продолжительность воздействия.

12Х18Н10Т, AISI 304 или AISI 316

Эти обозначения относятся к разным системам стандартизации, поэтому их не следует автоматически считать полностью взаимозаменяемыми.

Окончательный выбор материала выполняют по технической документации и условиям эксплуатации трубопровода.

Угол и радиус нержавеющего отвода

Одной из основных геометрических характеристик является угол поворота. Конкретный набор углов зависит от конструкции изделия, стандарта и требований проекта. Наиболее распространены отводы для изменения направления трубопровода на 45° и 90°.

Не менее важен радиус кривизны. При одинаковом угле два отвода могут иметь разные строительные размеры из-за различного радиуса.

Для трубопроводных отводов часто используются обозначения 2D и 3D. В принятой системе обозначений отвод типа 3D имеет радиус приблизительно 1,5 DN, а типа 2D — приблизительно DN.

ГОСТ 17375 и ГОСТ 30753 — что учитывать

ГОСТ 17375-2001 устанавливает конструкцию и размеры бесшовных приварных крутоизогнутых отводов типа 3D с радиусом около 1,5 DN, а ГОСТ 30753-2001 — отводов типа 2D с радиусом около DN.

При этом область применения этих стандартов непосредственно сформулирована для бесшовных приварных деталей из углеродистой и низколегированной стали. Поэтому при заказе нержавеющего отвода с геометрией по ГОСТ 17375 или ГОСТ 30753 необходимо проверять нормативную и техническую документацию производителя, марку материала и требования конкретного проекта.

В каталоге компании представлены нержавеющие отводы, в том числе позиции из стали 12Х18Н10Т.

Способы изготовления нержавеющих отводов

В зависимости от диаметра, радиуса, толщины стенки и назначения нержавеющие отводы могут изготавливаться разными способами.

• протяжкой трубной заготовки;
• штамповкой;
• гибкой трубы;
• сваркой отдельных элементов или секций;
• другими технологическими способами, предусмотренными документацией на изделие.

Способ изготовления влияет на конструкцию, наличие сварных соединений, диапазон размеров и область применения. Более подробно производство и методы контроля целесообразно рассматривать отдельно от характеристик и подбора изделия.

Где применяются нержавеющие отводы

Отводы из коррозионно-стойких сталей применяют в системах, где материал трубопровода должен сохранять свойства при воздействии рабочей среды.

К основным направлениям относятся:

• химическая и нефтехимическая промышленность;
• нефтегазовое оборудование;
• пищевые и технологические производства;
• водоснабжение и технологические трубопроводы;
• машиностроение;
• промышленное оборудование.

Сам факт изготовления детали из нержавеющей стали не означает, что она подходит для любой агрессивной среды. Возможность применения необходимо подтверждать с учетом конкретной марки стали и рабочих параметров.

Давление и температура эксплуатации

Для нержавеющих отводов нельзя установить единый предел давления или температуры, одинаковый для всех изделий. Допустимые параметры зависят от марки стали, наружного диаметра, толщины стенки, технологии изготовления, стандарта и расчетных условий трубопровода.

Поэтому значения давления и температуры должны определяться по документации на конкретное изделие и проекту трубопровода.

Указание только марки стали или наружного диаметра недостаточно для подтверждения допустимого рабочего давления.

Матовая и полированная поверхность

Поверхность нержавеющих деталей может иметь различную степень обработки. В зависимости от назначения встречаются изделия с обычной производственной, шлифованной или полированной поверхностью.

Требования к чистоте и качеству поверхности особенно важны для технологических систем, где состояние внутренней поверхности связано с санитарными требованиями, очисткой оборудования или характеристиками транспортируемой среды.

При заказе такие требования следует указывать отдельно, если они предусмотрены проектом.

Как выбрать нержавеющий отвод

При подборе необходимо определить:

• наружный диаметр трубы или DN;
• толщину стенки;
• угол поворота;
• необходимый радиус;
• марку нержавеющей стали;
• рабочее и расчетное давление;
• рабочую температуру;
• состав транспортируемой среды;
• стандарт или технические условия;
• требования к поверхности и документации.

При замене одного типа или материала отвода другим совпадения наружного диаметра недостаточно. Нужно также проверить толщину стенки, строительные размеры, способ присоединения и допустимые рабочие параметры.
