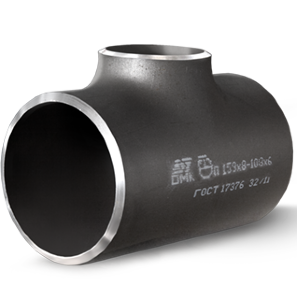

Сварные тройники применяются для устройства ответвлений от основной линии трубопровода. Конструкция имеет три присоединительных участка: два располагаются на одной оси и образуют магистраль, третий используется для подключения боковой ветви. Такое решение позволяет разделять или объединять потоки рабочей среды в трубопроводной системе.
Различные тройники для трубопроводов подбираются с учетом назначения системы, диаметра труб, параметров рабочей среды и требований проектной документации. Для промышленных трубопроводов применяются разные конструктивные исполнения, отличающиеся способом изготовления и соотношением диаметров магистрали и ответвления.
Виды сварных тройников
Одно из основных различий между тройниками связано с диаметрами присоединяемых участков. Равнопроходный тройник имеет одинаковые диаметры основной линии и бокового ответвления. Такая конструкция используется, когда сечение трубопровода после разветвления изменять не требуется.
У переходного тройника диаметр бокового ответвления отличается от диаметра магистральной части. Это позволяет одновременно создать ответвление и перейти на трубу другого диаметра без установки отдельного перехода.
По технологии изготовления применяются сварные, штампосварные и штампованные бесшовные конструкции. Они отличаются способом формирования корпуса и соединения отдельных элементов. Выбор конкретного типа зависит от размеров трубопровода, условий эксплуатации и требований нормативной документации.
В каталоге представлены сварные тройники переходного и равнопроходного исполнения. Для других условий эксплуатации используются также другие виды стальных тройников.
Где применяются сварные трройники
Основная задача тройника — подключение дополнительной ветви к существующему или проектируемому трубопроводу. Такие детали применяются при строительстве новых систем, реконструкции сетей, подключении технологического оборудования и изменении конфигурации трубопроводной трассы.
С помощью переходного исполнения можно подключить ответвление меньшего или большего диаметра относительно основной линии. Это особенно удобно на участках, где проектом предусмотрено изменение пропускной способности отдельной ветви.
Сварные тройники применяются в промышленных и коммунальных трубопроводах, технологических сетях и других системах транспортировки жидких и газообразных сред. Возможность использования конкретного изделия определяется его конструкцией, материалом, рабочим давлением, температурой и характеристиками транспортируемой среды.
Материал тройника также выбирается по условиям эксплуатации. Для разных трубопроводных систем применяются изделия из углеродистых, низколегированных и коррозионно-стойких сталей. Использование конкретной марки стали должно соответствовать требованиям проекта и нормативной документации.
Как выбрать сварной тройник
При подборе необходимо учитывать наружный или условный диаметр основной трубы и ответвления, толщину стенки, тип тройника — равнопроходный или переходный, материал изделия и способ присоединения к трубопроводу.
Дополнительно учитываются рабочее давление, температура, свойства транспортируемой среды и требования нормативной документации. Для ответственных систем параметры тройника должны соответствовать проектным характеристикам трубопровода.
Если требуется сохранить одинаковый диаметр магистрали и ответвления, выбирают равнопроходное исполнение. Когда диаметр боковой ветви отличается от основной трубы, применяется переходный тройник.
Все доступные конструкции можно посмотреть в разделестальные тройники для трубопроводов.
